CTM-8A机动车综合测试仪（汽车拖拉机综合测试仪）

一．概述

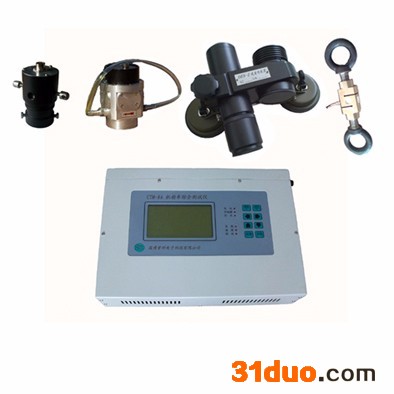

CTM-8A 机动车综合测试仪（汽车拖拉机综合测试仪）是以高性能微型计算机为核心的智能化测试仪器，大屏幕液晶显示，中文界面，数据/曲线实时显示。内置微型打印机，测试结果自动存储，关机后数据不丢失。标准RS232联网接口，可配套系统机或笔记本电脑方便地对数据进行二次分析处理或存储。配接OES光电速度传感器、油耗传感器、牵引力传感器、转数传感器、制动传感器等，可以对车辆综合性能进行测试评估。

机动车综合测试仪（汽车拖拉机综合测试仪）是汽车产品质量监督检验所、农机鉴定站及研究所、汽车或农机生产企业理想的检测、检验设备。也是高等院校汽车或农机理想的教学设备。

二．主要测试项目

1、滑行试验：滑行初速、滑行距离、滑行时间

2、制动试验：制动初速、制动距离、制动时间、大减速度、平均减速度、MFDD、制动协调时间

3、车速实验：试验距离、试验时间、平均车速（低稳定车速、高稳定车速）

4、加速试验：加速距离、加速时间、加速末速以及换档开始和结束时的速度、距离、时间

5、等速油耗：试验距离、试验时间、平均速度、等速耗油量（百公里耗油量）、小时耗油量

6、加速油耗：加速末速、试验距离、试验时间、平均速度、加速耗油量、小时耗油量

7、工况油耗：试验距离、试验时间、平均速度、百公里耗油量小时耗油量

8、牵引试验：试验距离、试验时间、平均速度、牵引力、牵引功率、转数、滑转率、小时耗油量、比油耗

三．技术性能指标

1、系统功耗：15W

2、双电源配制：内置DC9.6V充电电池/外接DC12V汽车电瓶

3、标准9针RS232接口：波特率9600，数据位8位，停止位1位，无校验。

4、使用温度：－10-50℃

5、环境湿度：< 80%

6、主机尺寸：370 X 260 X 90 mm

7、主机重量：4 kg

序号	项 目	范 围	分辨率	精度
1	速 度	0～300 km/h	0.1 km/h	0.5%
2	距 离	0～99999.999 m	1 mm	0.5%
3	时 间	0～9999.9999 s	0.1 ms	0.5%
4	减速度	0～9.9 m/s2	0.1 m/s2	1%
5	MFDD	0～9.99 m/s2	0.01 m/s2	1%
6	百公里油耗（显示值）	0～999.999 l/100km	0.001 l/100km	1%
7	小时油耗（显示值）	0～999.999 l/h	0.001 l/h	1%
8	牵引力（可扩展至60KN）	0～65535 N	10 N	3%
9	牵引功率	0～999.99 kW	0.01 kW	3%
10	转 数	0～5000.00 r	1/12 r	3%
