信息概况

价格：￥1280.00/台

发送询价

证书

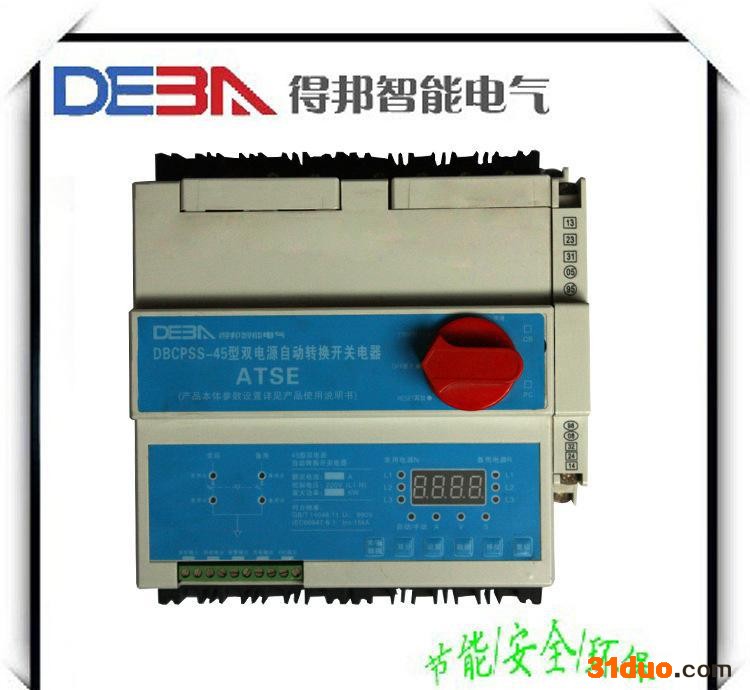

产品展示

产品介绍

一数字化DBCPS-S双电源产品特点；

1 集成化的DBCPS-S双电源以数字化DBCPS控制与保护开关为主产品，具有熔断电器，断路器，接触器，起动器，隔离器，热继电器，过载（过流，相断）保护继电器，过欠压继电器，电机综合保护器，智能漏电继电器等低压电器产品保护功能集一体。

2 DBCPS-S双电源自动转换开关属于CB级ATSE,DBCPS-S双电源自动转换开关属于PC级ATSE，额定电流125A以上的ATSE仅为PC级，特别适用于主要负载的末端，是一种新型高集成化，高可靠性的数字化双电源产品。

3 数字化DBCPS系列控制与保护开关的所有功能内部协调配合，缩小了安装位置，简化了接线。

4 集成化，模块化，体积小，外形美观，具备0.1~1250安培电流规格，使用面更广，安装更灵活，可提供3极或4极（4P或3P+N）。

5 DBCPS双电源的数字化产品之间具有可靠的电气联锁与机械联锁，结构简单，可靠性高，保证操作及使用更安全。

高性能，高可靠性，高防护等级；

由于DBCPS双电源采用无电机转换，常用电源与备用电源之间转换速度快，最小转换动作时间为500毫秒。

集成数字化的DBCPS双电源为三位式，带O位即DBCPS-R和DBCPS-S处于分闸位置，便于下级电路检修。

工作电流根据负载或用户需要可调，操作方便，安装角度灵活，使用面广。

内置功能模板DV3数字化控制器对主电路的各项进行监测，以保证负载获得符合使用要求的电源。

使用类别：AC-33B，电动机负载或包含电动机，电阻负载和30%以下白炽灯负载的混合负载。

可实现自投自复，自投不自复，手投自复，自投手复等多种控制要求。

当供电电源的任一项被监测到出现偏差时进行电源之间的切换，保证其供电的可靠性和联续性。

功能与用途

二功能与用途

双电源自动转换开关电器DBCPS-S是以数字化系列DBCPS-S控制与保护开关电器产品作为主开关，与DV3数字化电压控制器，机械联锁，电气联锁等附件组合构成CB级和PC级两种ATSE自动转换开关。

当供电电源被监测到出现偏差时进行电源之间的切换，保证其供电的可靠性和联续性。

DBCPS-S双电源自动转换开关电器（以下简称DBCPS-S）主要用于交流额定频率50HZ或60HZ，额定电压至415V，额定电流至415V，额定电流至125A的两路电源（电网与电网，电网与自备电源）供电系列统中，其中一路电源发现欠压，过压，断相，失压是进行电源之间的自动或手动切换，以下保证其供电的可靠性及安全性，切换装置适用于紧急供电，在电源切换期间停止向负载供电，根据用户需要可选配过载，过流，断相，短路，欠流等各种保护功能，构成CB或PC级双电源自动转换开关电器，实现双电源自动或手动的控制与保护，GB级产品能够接通，承载和分断正常条件下的包括规定的过载条件下电流，且能够按通，承载一定时间并分断规定的非正常条件的电流（如短路电流）。

产品符合GB14048.11(低压开关设置和控制设置第6部分：多功能电器第1篇：自动转换开关设备）和IEC60947-6-1（低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关设备）

DBCPS-S双电源产品功能解释；

自投自复：当常用电源正常时，DV3数字化控制器发出指令，常用电源控制与保护开关闭合，备用电源控制与保护开关断开，DBCPS-S双电源自动转换开关处于（1,0）状态；当常用电源异常时，DV3数字化控制器发出指令，常用电源控制与保护开关断开，备用电源控制与保护开关闭合，DBCPS-S双电源自动转换开关相处于（0,1）状态；当常用电源恢复正常时，DV3数字开关化控制器发出指令，常用电源控制与保护开关闭合，备用电源控制与保护开关断开，DBCPS-S双电源自动转换开关又处于（1.0）状态。

自投不自复：当常用电源正常时，DV3数字化控制器发出指令，常用电源控制与保护开关闭合，备用电源控制与保护开关断开，DBCPS-S双电源自动转换开关处于（1，0）状态；当常用电源异常时，DV3数字化控制器发出指令，常用电源控制与保护开关断开，备用电源控制与保护开关闭合,DBCPS-S双电源自动转换开关处于（0,1）状态；当常用电源恢复正常时，DBCPS-S双电源自动转换开关处于（0,1）状态，只有重启DBCPS数字化控制与保护开关或操作复位按钮才能使常用电源控制与保护开关闭合，备用电源控制与保护开关断开，DBCPS-S双电源控自动转换开关又处于（1,0）状态。

反馈信号；反映DBCPS-S双电源自动转换开关电器工作状态的信号，一般从控制与保护开关的辅助触头取出信号。

电网一电网：DBCPS-S双电源自动转换开关电源取两路电网电源。

电网一发电机：DBCPS-S双电源自动转换开关电源取自电网电源和发电机电源。

产品特征

1 具备三位式，即常用电源通，备用电源通上以及双分（断开）位置。

2 具有瞬时型和延时型。

3 动作时间：顺时型转换时间小于80毫秒；延时型动作时间2~32秒内可调。

4 集成化，模块化，体积小，外形美观，具备0,1~125安培的电流规格/设置灵活，操作方便，安装角度灵活，防护等级高。

5 可提供3级或4级(4P或3P+N)。

6 使用类别：AC-33B，电动机负载或包含电动机，电阻负载和30%以下白炽灯负载的混合负载。

7 保护完善，控制可靠，信号齐全，可远程控制，组合方式灵活。

8 符合GB标准和IEC60947标准规定的电气设计表示方法如图一

9 CB级DBCPS-S双电源的电气原理图见图二

10 PC级DBCPS-S双电源的电气原理图见图二

与同类产品相比

DBCPS-S特别适用于主要负载的末端，应用这种新型ATSE自动转换开关，可以减少线路中所需的元件品种，数量，从根本上解决各电器之间的协调配合问题，克服由于采用不同考虑标准的电器产品之间组合在一起使用时的保存特性，控制特性配合不协调的现象，从根本上减少设计人员的工作量。DBCPSS系列双电源自动转换开关是一种新型的数字化集成高可靠性的产品。

DBCPSS数字化电源产品与国内外其它各种同类产品相比，其主要优点体现在以下几个方面：

1 整体性（控制与保护功能内部协调配合，缩小了安装位置，简化了接线）

2 体积小（集成化，模块化，小型化，系列化，多种形式，多种规格）

3 控制可靠（带内置机械联锁和电气联锁）

4 保护完善（配备过载，过流，断缺相，三相不平衡，漏电等功能）

5 信号齐全（停止，运行，过载，过流，消防等故障信号指示）

6 接线方便（集成断路器，接触器，继电器，电机综合保护器等产品功能）

7 远程控制（可手动控制，可自动控制，可消防控制）

8 三种采电方式（单相采电监测，二相采用电监测，三相采电监测）

9 组合方式灵活（三极，四级，02+09辅助；06+09辅助基本或消防型等各种组合）

10 三种T位置（具有零位即双分位置）

现场可整定参数；

1 延时整定

用户可根据需要，现在调整欠压延时，过压延时，可调范围均为5~30秒，也可以根据需要选择不带延时功能的转换开关。

2 动作值整定

1 单相过压动作值可整定范围：230~264伏

2 三相过压动作值可整定范围：400~456伏

3 单相欠压动作值可整定范围：165~210伏

4 三相欠压动作值可整定范围：285~360伏

DBCPS-S双电源操作面板；

QQ截图20130730132843

外形与安装尺寸

DBCPS-S双电源自投（手投）自复380伏控制电路图；

QQ截图20130730133026

DBCPS-S双电源自投（手投）自复220伏控制电路图；

订购须知

用户在订货时应写明DBCPS控制与保护开关电器的产品型号，规格，短路脱扣器额定电流，智能控制器额定工作电流，负载性质，线圈控制电压，接线方式等内容。

例一：订购DBCPS-125/M63/02MF表示：DBCPS消防型产品，分断能力50KA，主体脱扣器额定电流63A，三极带三极保护，数码管式智能控制器额定工作电流，63A，2常开1常闭+1短路1故障铺助触头，线圈控制电源电压220V，带消防功能。

例二：订购DBCPS-45N-45/3 3E40/06ML表示：DBCPS-45可逆型产品，分断能力35KA，主体脱扣器额定电流45A，三极带极保护，液晶式智能控制器额定电流40A，3常开2常闭+1短路1故障铺助触头，线圈控制电源电压220V，带漏电功能。

功率和电流对照表

）
