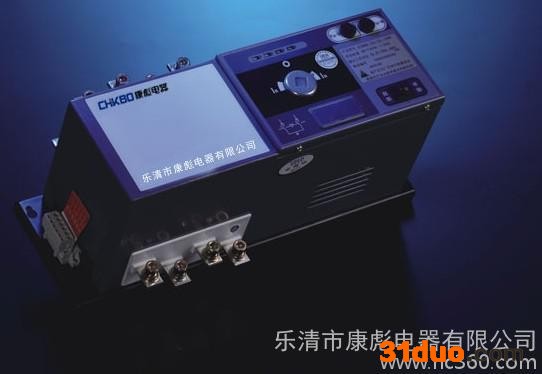

r   双电源自动转换开关 双电源自动转换开关 双电源自动转换开关r

rr      本产品信息由乐清市康彪电器有限公司提供：如有疑问请来电咨询：r

rr 销售热线：0577-61760736 移动电话：13353351978 在线咨询QQ：13353351978（赵先生）r

rr 且在较短时间内无法恢复供电时，必须启用备用电源。步骤：r

rr  　　①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。r

rr  　　②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。r

rr  　　③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。r

rr  　　④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。r

rr 　　2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。步骤： r

rr 　   ①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。r

rr    　②按柴油机停机步骤停机。r

rr      ③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。r

rr 　　3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。r

rr 双电源分类r

rr 　　双电源自动转换开关(以下简称双电源)是采用塑壳断路器与负荷开关二大类型以下是二种产品介绍　r

rr 　　双电源作为执行元件，配以单片机为核心的自动控制器和带机电联锁的控制机构，是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源自动转换开关。　本产品适用于交流50/60Hz、690V及以下，额定电流自6A至1250A及以下的两路电源(常用电源N和备用电源或发电机电源R)的供电系统中，因一路电源发生故障(停电、欠压、过压、断相、频率偏移)而进行电源之间的自动切换，以保证供电的可靠性和安全性。广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所，实现无人值守连续供电。   r

rr 原理概况　r

rr 　　◆采用双列复合式触头、横接式机构、微电机预储能及微电子控制 技术，基本实现零飞弧（无灭弧罩）r

rr   　◆采用可靠的机械联锁和电气联锁技术r

rr   　◆采用过零位技术 r

rr 　　◆具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离 可靠性高，使用寿命8000次以上 r

rr 　　◆机电一体设计，开关转换准确、灵活、可靠 电磁兼容好,抗干扰能力强，对外无干扰，自动化程序高r

rr 　　◆全自动型不需外接任何控制元器件 外形美观、体积小、重量轻 由逻辑控制板,以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置。电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸。在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。新一代产品　　r

rr     一、双电源新一代产品。　外观美观、质量可靠、寿命长、操作简单 由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、 机械联锁传动机构、智能控制器等组成。分为整体式与分体式 双电源新产品两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。 　　r

rr     二、特点  两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的  双电源新一代产品可能性。r

rr     ★智能化控制器采用单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高。r

rr 　　★具有短路、过载保护功能，过压、欠压、缺相自动转换功能 　　与智能报警功能。 r

rr   　★自动转换参数可在外部自由设定。r

rr 　　★具有操作电机智能保护功能。r

rr ★本装置带有消防控制电路，当消防控制中心给一控制信号 　　进入智能控制器，两台断路器都进入分闸状态。r
