1 适用范围
NH40SZ自动转换开关，适用于交流50Hz、交流额定电压380V、额定电流至3150A、三相四
线制供电系统。
能实现常用电源与备用电源的自动和手动切换，在切换电源过程时，中断向负载供电。
适用于要求两路电源供电和对电源质量要求高的场合。
本产品符合GB 14048.3和GB 14048.11、IEC 60947-3及IEC 60947-6-1标准。
2 正常工作条件和安装条件
2.1 周围空气温度不高于+40℃，不低于-5℃。
2.2 安装地点的海拔不超过2000m。
2.3 湿度：
**高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例
如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
2.4 周围环境的污染等级为3级。
2.5 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无**危险介质，且介
质中无足以腐蚀金属和破坏绝缘的气体和尘埃。 产品型号
NH40-16/3SZ NH40-16/4SZ
NH40-32/3SZ NH40-32/4SZ
NH40-40/3SZ NH40-40/4SZ
NH40-63/3SZ NH40-63/4SZ
NH40-80/3SZ NH40-80/4SZ
NH40-100/3SZ NH40-100/4SZ
NH40-125/3SZ NH40-125/4SZ
NH40-160/3SZ NH40-160/4SZ
NH40-200/3SZ NH40-200/4SZ
NH40-250/3SZ NH40-250/4SZ
NH40-315/3SZ NH40-315/4SZ
NH40-400/3SZ NH40-400/4SZ
NH40-630/3SZ NH40-630/4SZ
NH40-1000/3SZ NH40-1000/4SZ
NH40-1250/3SZ NH40-1250/4SZ
NH40-1600/3SZ NH40-1600/4SZ
NH40-2000/3SZ NH40-2000/4SZ
NH40-2500/3SZ NH40-2500/4SZ
NH40-3150/3SZ NH40-3150/4SZ
3 控制特性及产品结构
2.1 控制特性：
开关具有三极、四极(三极+可通断中性极)产品。
四种控制类型(普通型、Ⅰ、Ⅱ、Ⅲ)，一般常用为“普通型”。

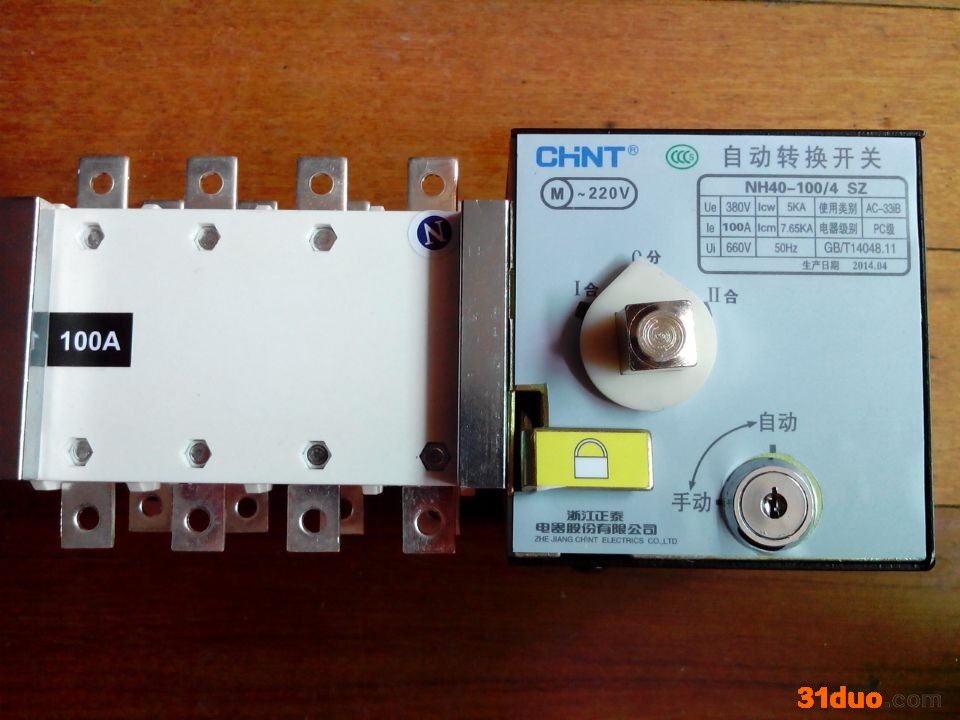

自动转换操动机构由钥匙开关选择操作方式，可用挂锁保持位置状态。
普通型开关控制特性：
开关适用于主电源—备用电源供电系统的自投自复。
Ⅰ型开关控制特性：
开关适用于市电—市电主备供电系统的自投不自复，互为备用。主用电源投向备用电源(延时连续可
~
~
调 1 999s)，备用电源投向主用电源(延时连续可调1 999s)。有缺相检测功能。有过、欠电压保护功能。
Ⅱ型开关控制特性：
开关适用于市电一市电主备供电系统的自投自复，主用电源投向备用电源(延时连续可调1~999s)，备用
电源投向主用电源(延时连续可调1~999s)。有缺相检测功能。有过、欠压保护功能。
Ⅲ型开关控制特性：
开关适用于市电—油机供电系统的互为备用或自投自复，市电投向油机供电系统时，开关首先发出起
~
~
动油机信号，油机暖机(延时连续可调0 180s)后启动，油机投回市电，油机冷机(延时连续可调0 180s)后
关闭。有缺相检测功能。有过、欠压保护功能。
以上Ⅰ、Ⅱ、Ⅲ3种开关具有：
1)自动、远控、手动控制功能
2)延时0.5s检测信号，防止误动作。
3)自动状态具有远程控制“0”位。
4)钥匙开关选择操作方式。
4 开关调试说明
4.1 将常用电源(Ⅰ)备用电源(Ⅱ)分别接至相应接线板铜排上；
全自动调试：
常用电源有电，备用电源有电，开关Ⅰ路接通(注：Ⅰ型开关无此功能，为那路电源先有电那路接通)；
常用电源失电，备用电源有电，开关Ⅱ路接通；
常用电源来电，开关Ⅰ路接通。
(见开关面板指示箭头)
将功能选择开关拔至自动位置：开关应按全自动方式动作；
4.2 开关处于Ⅰ路或Ⅱ路接通状态时，面板上信号灯应作相应指示；
4.3 调试结束后，先关闭电源，并用手柄开关转至“O”位。
5 订货须知
订货单位须注明开关的型式特征，电压等级，电流等级，极数及数量等，特殊订货请咨询我公司技
术部门。
例如：NH40-125/4SZ 380V 10台
