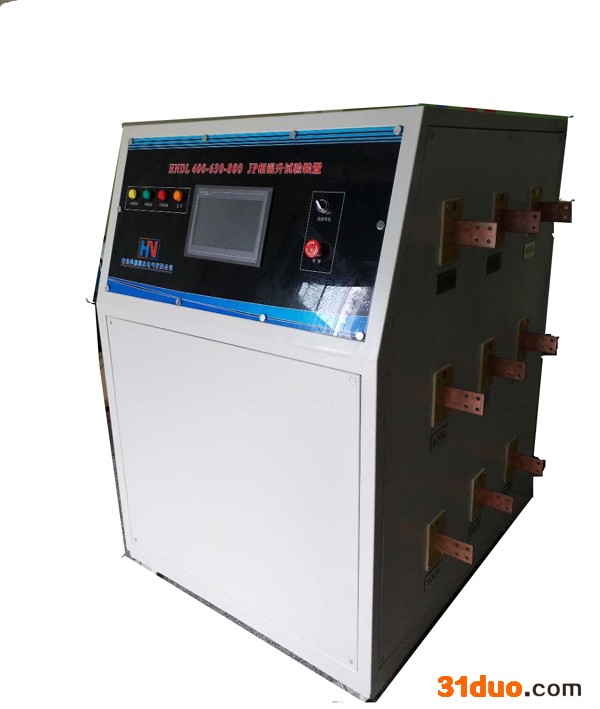

HNWDL-10000温升三相大电流发生器 配电箱温升试验装置

用于电力系统技术人员检验电流互感器保护装置及二次回路电流试验。也可用于开关，电缆、直流电流传感器和其它电器设备作电流负载试验及温升试验。

温升大电流发生器主要用于母线槽，开关，开关柜和其它电器设备作电流负载试验及温升试验。

功能特点：

1）内置高配置工控机，采用可编程控制器西门子S730PLC作为中心处理器，对交流信号进行实时扫描,实现监测和闭环控制。

2）进口PC机15英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单。

3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并以通过鼠标接口直接操作。。

4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，。

5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。。

6）人性化界面，软件界面友好，试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位。

7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验。

8） 带三相自动平衡系统，保证三相平衡输出，0.5级。

主要技术指标
1、供电电源：AC380V±10% 50HZ三相四线
2、标称容量：36KVA  （根据指标定）
3、输出电流：3*500A,1000,2000,5000,10000  既可以三相同时输出也可单相分别输出
4、测量准度：0.2级
5、空载电压：≥3*6V
6、测量时间范围：0-99.999s 分辨率:1ms（选配）
7、大输出持续时间：≤600s（连续运行时间请说明）
8、重量：80Kg
