r r 本公司供应塑料吹瓶机，质量保证，欢迎咨询洽谈。 r

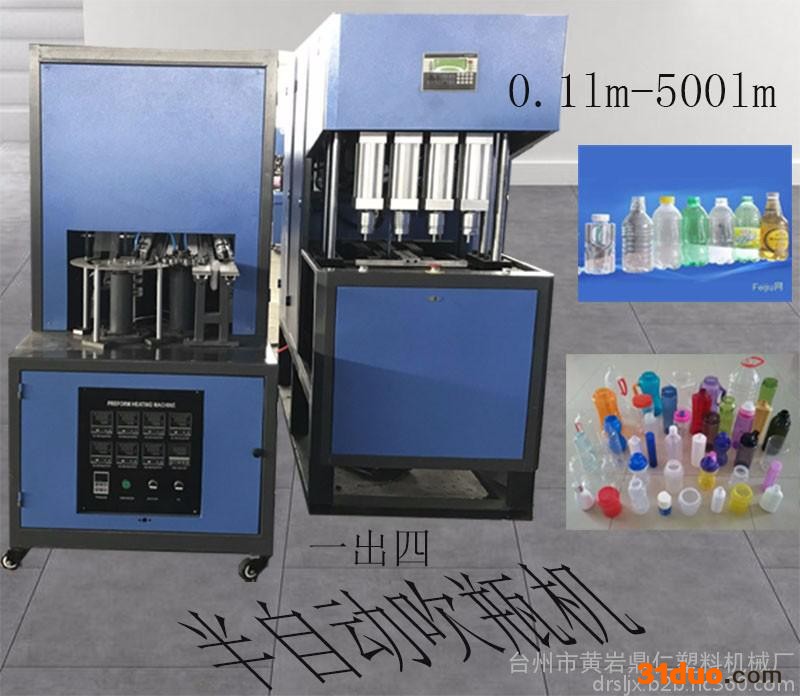

r r HTM系列全自动吹瓶机，是二步法，两次成型的全自动吹瓶机，适用于吹制以PET、PE、PC、PP等热塑性塑料为原料的任何形状的塑料容器，广泛应用于吹制碳酸饮料瓶、矿泉水瓶、油瓶、农药瓶、化妆品瓶、大口径瓶及热灌装瓶。本机采用自动上管胚系统，扇形开合膜，缩小气缸行程和缸径，提高了生产速度，设计合理，实现生产全自动化，投资少、见效快、操作维护方便，上门安装、调试、培训。完善的质保，全程的服务，让您购买使用两放心。本机电器元件全部选用国际通用高新技术产品；气动元件：电磁阀、气缸为Smc日本产;主控电脑：LG韩国，Mitsubishi日本；人机界面：LG韩国，HITECH台湾；继电器：OMRON日本. r

r机器优点：r r 1.体积小，耗电省，操作与维修方便； r

r r 3.先进的PLC控制系统，时间控制可以精确到0.01秒。 r

r r 4.特殊的空气储存装置。 r

r r 5.红外线瓶胚加热器。 r

r r 6.不同的加热灯管配有独立的温控装置，保证瓶胚有理想的加热效果。 r

r r 7.加热灯管的方向可以根据不同的瓶胚进行调节。 r

r r 8.操作只需一人，不需要特殊的培训。 r

r r 9.安装，启动简单。 r

r r 10.成品报废率低于0.2%. r

r r 简介：本机需于注塑机配套的热塑性中空成型设备，即二步法塑料吹瓶机。产品需经注塑机制成瓶胚，待冷却后再经本机配套之专用加热器预热，使其手感呈弹性状态后置于本机制成中空容器。本机配有普通蜂窝插管式铝制烘箱、和远红外线旋转加热器两种。可根据客户的实际情况来进行调配。主机锁模部位采用机械式双曲臂锁模，从而保证在高压吹气下不会出现胀模。 r

r r 本机适用于聚酯吹制PET原料的中空成型，也可适用于其它热塑性吹瓶级塑料。如PC、PE、PP、PS、AS等塑料。现推向市场的是综合当今国内外先进的传动装置及自动控技术，在产品设计和制造中根据客户反馈意见，不断更新、完善、具有生产速度快、运行平稳、用电量小、体积小、成本低、使用寿命长、维修方便、安全等特点。 r

r r
r
r r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项目 r r	r r unit r r	r r TECH,DATA r r
r r   r r	r r   r r	r r DR-2000 r r
r r 制品容量 r r	r r L r r	r r 1.5 r r
r r 生产能力 r r	r r pcs/h r r	r r 1500-2200 r r
r r 制品品径 r r	r r mm r r	r r <50 r r
r r 模板有效面积 r r	r r mm r r	r r 340x350 r r
r r 最大模厚 r r	r r mm r r	r r 200 r r
r r 最小模厚 r r	r r mm r r	r r 120 r r
r r 开模行程 r r	r r mm r r	r r 140 r r
r r 锁模力 r r	r r kn r r	r r 80 r r
r r 拉伸行程 r r	r r mm r r	r r 380 r r
r r 工作气压 r r	r r mpa r r	r r ≤1.0 r r
r r 吹塑气压 r r	r r mpa r r	r r ≤3.0 r r
r r 吹瓶机功率 r r	r r kw r r	r r 0.1 r r
r r 加热器额定功率 r r	r r kw r r	r r 11 r r
r r 吹瓶机重量 r r	r r kgs r r	r r 485 r r
r r 加热器重重 r r	r r kgs r r	r r 200 r r
r r 吹瓶机尺寸 r r	r r mm r r	r r 1450x590x1650 r r
r r 加热器尺寸 r r	r r mm r r	r r 1800x580x1350 r r

r r
r

r r
r
r1、合模部分 r

r r 由前后定模板、中间移动模板、双曲肘连杆机构、合模汽缸通过电磁方向控制阀推动汽缸活塞，带动连杆曲肘实现合模动作。由于汽缸作用力与四轴平衡，双曲肘上下两支点 r

r r 锁模，故模板运行平稳、锁模力大、本合模结构设计合理，在国内同行中尚属首创。 r

r r
r2、拉伸吹气部分 r

r r  由拉伸电磁阀、高压吹气阀、拉伸封口汽缸、活动封口块、吹气储气罐等组成。工作时通过电磁方向控制阀推动拉伸汽缸活塞、封口缸活塞，带动拉伸杆和封口缸下落在已合模的模具上封口汽缸封住瓶胚口，拉伸杆对已加热的呈弹性状态的瓶胚作纵向拉伸、同时储存在储气罐的气体由高压吹气阀通过封口汽缸对瓶胚进行双向吹制成型。 r

r r
r3、电器控制部分 r

r r 电器控制部分是由电脑操作控制系统，其作用是控制吹瓶机的整个工作过程，通过调整电脑屏幕里的参数来控制整个动作的先后顺序以及快慢。先后完成从合模----拉伸吹气----吹气----排气----开模一连串的动作。每个时间数据调整将会影响到产品的成型、质量的好坏以及吹瓶速度的快慢等。r

r r
r4、加热烘箱 r

r r  加热器由智能调压表、温控排风、加热灯管、调速变频等组成。加热器可根据产品要求来调整各段灯管的输入电压，操作使用十分方便。工作时温控仪通过温度传感器，使烘道内的温 r

r r 度控制在所需的恒温状态。通过灯管光线传给瓶胚，使烘道内的瓶胚受热呈弹性状态从而达到吹瓶的要求。 r

r r
r5、吹瓶模具 r

r r 吹瓶模具采用优质锻造钢做出的瓶子光洁度更亮，不会有沙眼变形，合模线更细。每副模具花纹都经过高速精雕。独特的水路冷却设计，使产品更具立体感，纹路更清晰。两次抛光加上深层电镀使吹瓶模具更加耐摩。大大提高了生产品质和使用寿命。 r

r r
r6、空压机 r

r r 鼎仁给客户配的空压机是吹瓶专用的，瓶子吹出来后的光泽度，透明度和棱角是否分明和空压机有着直接紧密的联系。普通的几千元的空压机也有卖的，可是就客户的反映来说，便宜的空压机在前几个月的工作是看不出来差距的，使用半年以后就发现瓶子内有油渍味，有雾气等问题。 r

r r 这是因为普通的空压机中的活塞质量差，易损坏，活塞使用寿命短，导致空压机打气量不足，从而导致瓶子次品较多。我们给客户配的空压机是吹瓶专用，活塞耐磨耐用，鼎仁给客户承诺，空压机一年之内客观原因损坏，我们免费为您退换。 r

r r
r
r r

r r
r
r r r 台州市黄岩鼎仁机械厂是制造大中小型二步法多功能、全自动、半自动塑料吹瓶机成套设备的专业厂家，地处中国浙江沿海城市黄岩。 本厂经过多年开拓发展，拥有多项吹瓶机技术专利。主要是产品有DN系列全自动，手插和半自动二步法吹瓶机以及各种形状与各种规格的吹瓶模具。DN系列吹瓶机可生产10ml-25L各种形状的PET塑料桶/罐/瓶，远销西非、东南亚、尼日利亚，秘鲁，墨西哥，巴拉圭俄罗斯等国家。 r r r   “质量第一，信誉至上”是本厂的经营宗旨，我们以先进的工艺、优良的品质、优惠的价格和周到的售后服务，努力为国内外客商服务。
