和控制寄存器，直接控制硬件，这样对软件开发者来说是一种繁复的事，而且嵌入式微处理器内部集成外设种类越来越多，如串口设备、设备、IIC总线等，对嵌入式编程带来更多的困难。如果读写硬件的语句散布在整个应用程序中或者不同的功能模块可能会读写同一个硬件，那么当系统硬件发生变动时，应用程序就必须全盘重写。怎么避免这样的情况？一个好的方法就是按照尽量隐藏硬件的原则编制设备驱动程序。
在设计驱动程序中尽量隐藏硬件，有几个优点：①因为模块化，软件的总体结构更容易理解；②只要是与某一个外设相互作用，必然是通过他的驱动程序来起作用的，这样查找错误和故障就更容易些；③由硬件的变动导致的软件变化集中在设备驱动程序上，这样做有助于减少系统变动时改变软件设计工作量，尽量做到软件复用，缩短开发周期，这对提高产品竞争能力有实际意义。
本文以摩托罗拉公司冷火系列（coldfire）嵌入式微处理器MCF5307定时器为例，讨论在用C＋＋语言编写嵌入式系统驱动程序时，如何做到尽量隐藏硬件的方法和步骤。
MCF5307的寄存器C语言描述文件是MCF5307．h，这个文件对MCF5307的系统寄存器和片上外设控制和状态寄存器以结构或联合的方式做了定义。在Timer．cpp添加MCF5307．h并在头文件文件中定义MCF5307＿IMM类型全局指针变量imm后就可以访问这些寄存器（使用timer1）。如下所示：
在timer类构造函数中对MCF5307定时器控制和状态寄存器作硬件初始化，使其产生周期为1 ms的节拍中断。
驱动程序开发过程的第二步是确定变量来跟踪硬件和设备驱动的状态。比如，要确定硬件是否已经初始化过或跟踪当前计数器的值。
设备的驱动不只创建一个软件设备，他们纯粹是逻辑设备，在基本外围硬件之上实现。容易设想从单独钟，正如在Windows下定时器编程一样。系统的定时器应该被设置以产生一个周期性的时钟节拍（tick），比如ms。设备驱动则保持创建的每个软件时钟的状态信息来管理一组不同长度的软件时钟。
确定跟踪物理和逻辑设备的状态的变量后，接下来是实际与设备交互和控制函数。首先从设备初始化例程开始，把设备状态设定到一个已知的状态。然后就是启动定时器，并且在启动时设定类型（周期的，还是非周期的）、周期参数、删除定时器等。
以定时器为例，创建一个软件时钟，启动时钟和管理时钟函数等具体的模块函数。这些函数的集合就可以为设备驱动应用程序提供一个统一的接口。
确定外设的中断服务例程入口地址以及安装中断向量。一些重要的后台工作要由中断服务例程来完成，合理的设置中断可以很好的利用CPU，提高CPU的运行效率。MCF5307的中断是由中断基址寄存器VBR和各个外设控制寄存器共同决定的。
实现软件定时器的关键就是活动时钟链表的管理，要跟踪时钟状态，要记录时钟启动时刻及其周期或长度，用链表管理时钟，把时钟的启动时刻转换为剩余节拍数count和链表的位置关系。如图1所示，当一个软件时钟被启动时，初始化state，type和length，时钟被插入活动时钟链表。在时钟链表的时钟经过排序使得第一个到期的时钟处于表的顶端。每一个时钟有一个与其相关的count变量，这个值代表了所有列表前面的到期时该时钟剩余的时钟节拍数。在硬件产生的时钟节拍中断时——每毫秒一次——都要刷新活动时钟列表。
图1说明了活动时钟链表，每一个软件时钟都有他的长度和开始时间，一旦他们被插入列表，就对应count字段和排序。链表中可以看出第1个和第2个时钟同时启动。由于第2个比第1个长5 ms，因此他晚5个节拍到期。而第3个时钟是在第1个时钟的count＝1时插入的。
这段程序是在风河公司（windriver）diab 4．3g编译器下编译，并在SDS调试器下做调试运行，测试程序如下：
将程序编译、链接形成可执行代码，下载到目标板上调，运行正常，实现了软件定时器。就像Windows编程时设置定时器一样，用户可以同时启动若干定时器，而他们底层只是由一个硬件定时器在驱动。
从测试程序中可以看出，定时器编程形式上简单多了，应用程序不直接对设备寄存器读写，而且这个定时器驱动是整个程序惟一直接访问定时器单元的模块。实现了隐藏硬件的目的。
本文通过一个简单的MCF5307定时器驱动程序设计，表述了隐藏硬件的思想以及用于嵌入式驱动程序的编写的方法和步骤，可以推广到其他嵌入式系统驱动程序设计中。这样的驱动程序，方便程序员为嵌入式系统编写应用程序，同时可以为系统程序员提供必要的库例程，增加软件的可复用性，减少重复劳动。

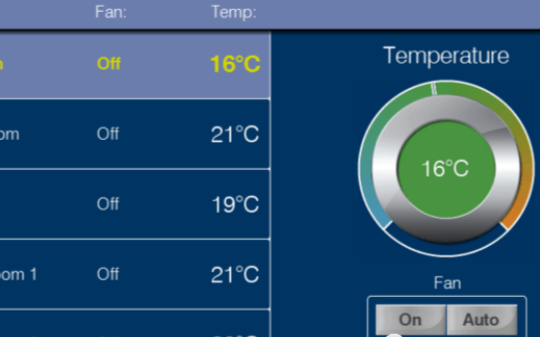

GUI：Graphical User Interface，图形用户界面。 以前，因为MCU的资源和处....
本文以 32 位系统为例介绍内核空间(kernel space)和用户空间(user space)。....
一、Linux device driver 的概念 系统调用是操作系统内核和应用程序之间的接口，设备....
以太网中主要物理设备：网卡、网线、交换机和路由器。以太网物理层收发器EPHY的编程基础，K60以太网....

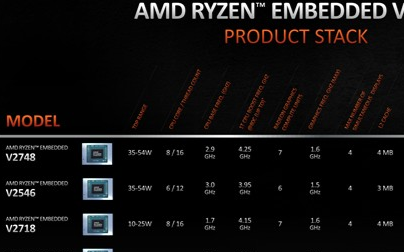

2018年2月，AMD发布了第一代锐龙V1000系列嵌入式处理器，14nm工艺、Zen+Vega架构....
低功耗是MCU的一项非常重要的指标，比如某些可穿戴的设备，其携带的电量有限，如果整个电路消耗的电量特别大就会经常出现电量...

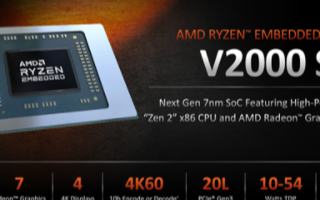

Zen3架构的锐龙5000系列已经诞生了，但这并不意味着Zen2架构就没有用武之地了。今天，AMD发....
整个系统的设计总体框图如图1所示，包括高速数据源、高速差分接收器、DMA控制器、数据缓存器、DSP微....
总部位于印度班加罗尔的Prodigy Technovations Pvt． Ltd宣布推出创新的嵌入....
STC12C5201AD是由STC MCU Limited生产的基于高性能1T结构80C51 CPU....

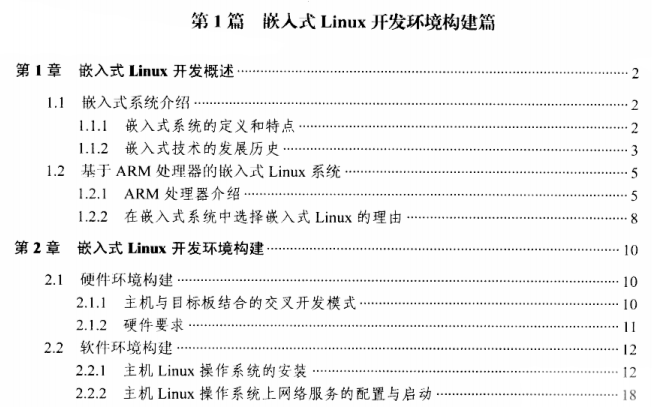

本书全面介绍了嵌入式Linux系统开发过程中，从底层系统支持到上层GUI应用的方方面面，内容涵盖nux操作系统的安装及相关工具...

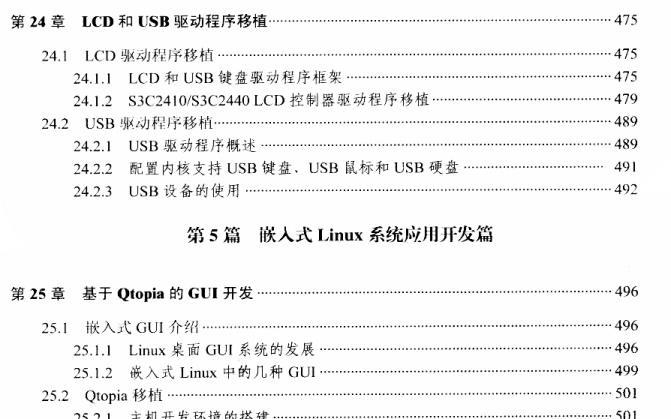

本节资料从第24章开始，分别讲述了LCD和USB驱动程序移植、基于Qtopia和GUI开发、基于X和....

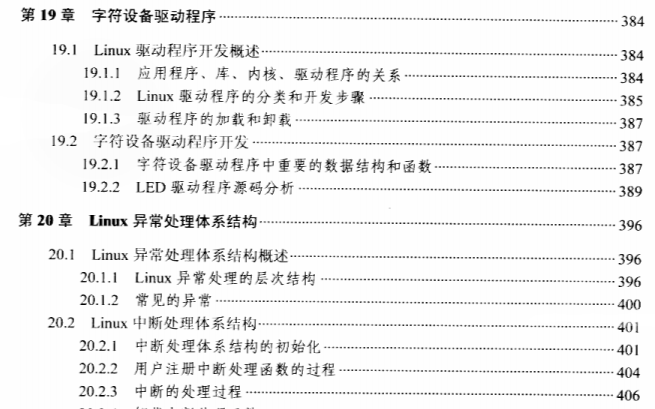

本节资料从字符设备驱动程序开始讲起，介绍了相应的设备驱动程序开发；后面还介绍了Linux异常处理体系....
中国——全球领先的通信、工业、医疗和汽车领域模拟集成电路设计者及制造商奥地利微电子公司（SWX 股票....
K60的定时器接口模块包括了六个子模块：可编程延迟模块PDB、Flex定时器模块FTM、周期中断定时....
智能边缘正在快速崛起，据IDC预测，2025年全球物联网连接数预计将增长至270亿个，物联网设备数量....
很多初学者会问，嵌入式Linux怎么学？下面就来讨论讨论这个问题。 嵌入式Linux可以分为两部分：底层系统、应用开发。 对于...
本人屌丝嵌入式软件工程师一个，最近刚撸完一个项目，在等测试那边验证我的程序和功能。可是闲的发慌，干点啥好呢？打王者？那就...
随着对精度和自动化的需求不断增加，3D机器视觉会变得越来越流行。业界认为，从2D到3D的过渡将成为继....
一、产生背景 地下管网是一座城市的重要部分,承担着群众日常生活的运转。但是地下管网如果生病了,却很难....
大咖简介： 胡振波是上海交大本科研究生，具有超过10年处理器研发经验。 在Mavell和Synops....

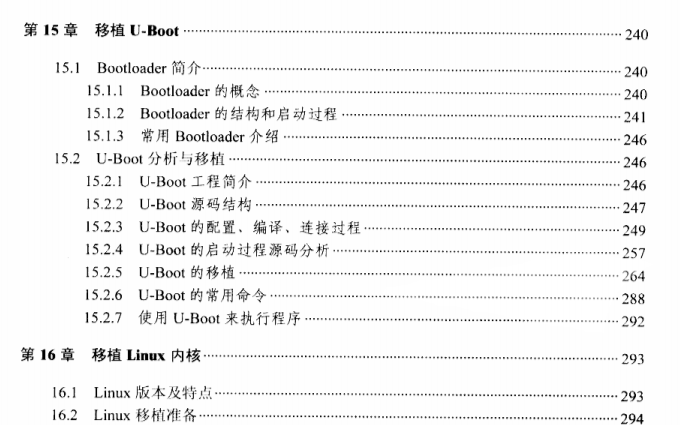

本部分资料主要是关于嵌入式Linux系统移植，介绍相关概念、源码结构、相应的配置、编译、连接过程，以....

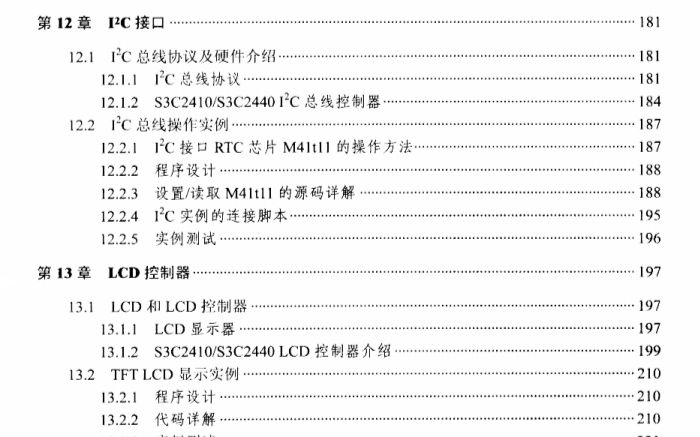

本节覆盖的内容还是挺多的，包括I2C总线协议及硬件介绍，以及它的一些操作实例；还有LCD控制器的介绍....
异步串行通信的格式：通用异步收发器（Universal Asynchronous Receiver/....
定义：一种计算机硬件和软件的组合，也许还有机械装置，用于实现一个特定功能。在某些特定情况下，嵌入式系....
1. 用预处理指令#define 声明一个常数，用以表明1年中有多少秒（忽略闰年问题） #define SECONDS_PER_YEAR (60 * ...
简介：传感电路资源集锦：汇集传感器开发的相关资料，方便用户查找下载，为开发者免去了大量的搜索时间。资料内容包括：应用笔...
1.Sen传感器干货集锦（专题）上线啦！ 简介：传感电路资源集锦：汇集传感器开发的相关资料，方便用户....

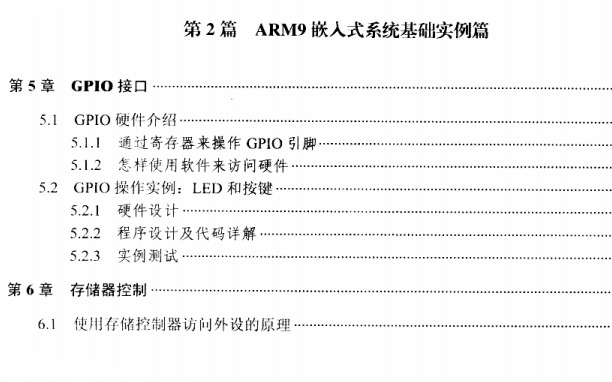

本书从最简单的点亮一个LED开始，由浅入深地讲解，使读者最终可以配置、移植、裁剪内核，编写驱动程序，....
本书个面介绍了嵌入式 Linux系统开发过程中，从底层系统支持到上层GUI应用的方方面面，内容涵盖n....
嵌入式的工程师一般都知道CAN总线广泛应用到汽车中，其实船舰电子设备通信也广泛使用CAN，随着国家对....
来自市场研究公司Omdia的最新报告表示，围绕机顶盒（STB）未来发展的长期争论仍在继续，尽管大多数....
目前，在许多情况下，设计人员会用软件实现以往由硬件才能完成的电路功能，其中部分原因是低成本的微处理器....
科技是国之利器，国家赖之以强，企业赖之以赢，人民赖之以好。 工业控制领域的嵌入式CPU需求广阔....
li.MX8MM显示结构 imx8m mini的显示只有1个MIPI_DSI接口，显示接口的结构如下....
在5G和工业互联网的大背景推动下，飞凌嵌入式先后推出了FET1012A-C、FET1043A-C、F....
飞凌于去年推出了首款超高性价比的国产工业级平台OKA40i-C开发板。 该平台基于全志工业级A40i....
10月27日，青海750千伏德令哈(托素)变电站330千伏送出线路工程正式开工。工程线千....
飞凌于去年推出了首款超高性价比的国产工业级平台OKA40i-C开发板。 该平台基于全志工业级A40i....
磁阻式随机存储器(MRAM)是一种新型存储器,其优点有读取速度快和集成度高及非挥发性等。目前许多研究主要是致力于将MRAM存...
随着计算机和信息技术的快速发展， 人们对微处理器的性能要求越来越高。乘法器完成一次乘法操作的周期基本....
整理 付斌 【整理自】中国电子报、Semi insights、ittbank、elecfans、....

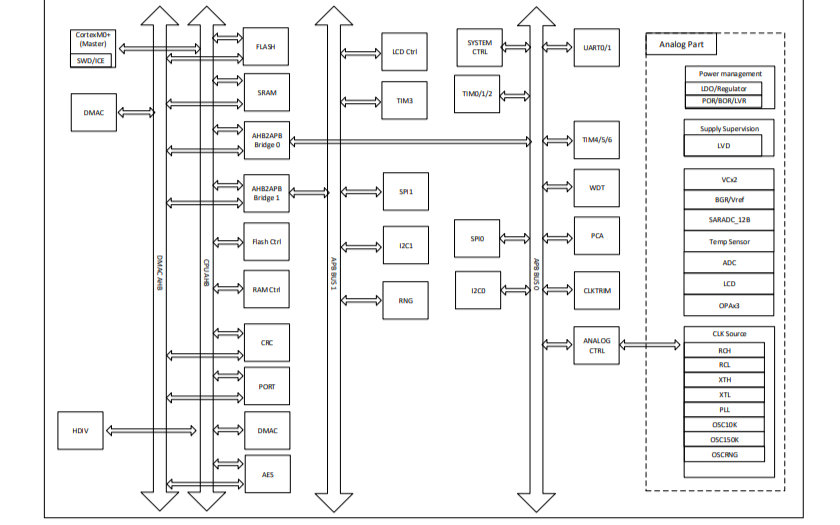

HC32F030 系列是一款宽电压工作范围的通用 MCU。集成 12 位 1M sps 高精度 SA....
cc2530单片机进行DHT11温湿度采集然后显示屏显示 为啥空白，用的安联德的板子 ...
STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Program....

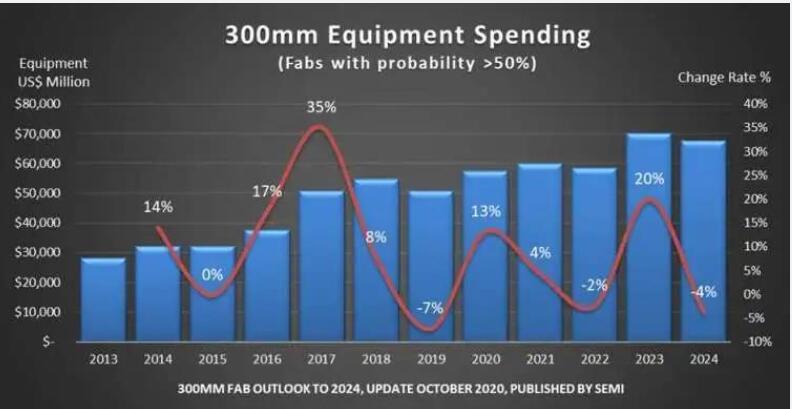

SEMI（国际半导体产业协会）发布了12吋晶圆厂设备支出报告，预计今年投资额将年增13%，超越201....
一、 项目背景 为什么要透析呢？尿毒症实际上是指人体不能通过肾脏产生尿液，将体内代谢产生的废物和过多....
OKMX6ULL-S开发板采用NXP的高性能、超高效、低成本处理器MCIMX6Y2开发设计，采用先进....
［导读］ 在知乎上看到一个网友的问题：为什么自己设计的嵌入式系统稳定性远不如工业级产品？我觉得这是一....
随着法院管理的细化，审判人员已处于满负荷工作状态，当前的法庭审判设备及操作方式已无法满足审判的需求，....

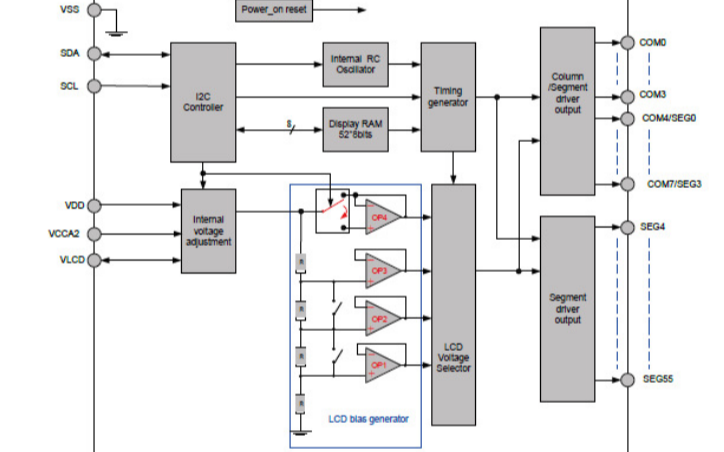

VK2C23B设备是一个内存映射和多功能LCD控制器驱动程序。该设备的显示段为288个图案（36个片....
