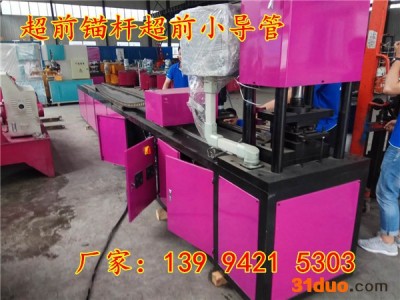

小导管打眼缩尖机机械

r

rr 产品参数 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 主要技术参数项目 r r	r r 单位 r r	r r 数值范围 r r
r r 圆管直径 r r	r r mm r r	r r Φ42/ Φ50/(D60/ Φ76/ Φ89/ Φ108 r r
r r 冲孔范围 r r	r r mm r r	r r Φ6一 Φ16 r r
r r 大加工有效长度 r r	r r mm r r	r r 500-6000 r r
r r 冲孔速度 r r	r r times/min r r	r r 12 r r
r r 送料速度 r r	r r mm/sec r r	r r 200-800 r r
r r 送料精度 r r	r r mm r r	r r 土0.30 r r
r r 油泵电机功率 r r	r r kW r r	r r 5.5 r r
r r 液压压力 r r	r r Mpa r r	r r 14 r r

rr


r

rr
r

rr   r

rr   r

r

rr 机型介绍
rC/U /方管型钢智能送料三轴向三工位联动液压冲组合装备
r.主要性能特点介绍及主要组成部分
r.1、 数控自动进给线
r   本部件为 6米自动控制移位进给设备可以自动夹持 0-6000mm 长的工件按照加
r   工程序自动实现等距、不等距进给，并有导轨导向、精密齿条传动伺服电机
r   驱动。送料机台面配有可调中心高度的圆柱滚轮有效减轻工件在传送中的传
r   送阻力和工件表面不被划伤。
r.2 、三工位全自动数控冲孔机
r   本部件为龙门式三轴向自动液压冲床结构。采用数控程，加工高。
r.3 、CNC 控制送料轴采用伺服马达控制，定位精度高，性佳
r   CNC 控制是该设备的控制主机,送料轴采用伺服马达控制，定位精度高、
r     性佳、开关按钮、操作面板组成。根据加工图纸编写数控程序，并可现场录入。
r   设备可按照录入程序的指令自动加工工件，孔与孔之间的距离可任意设置 r
