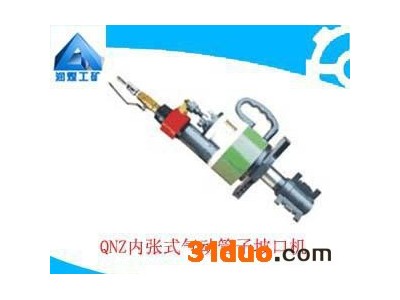

QNZQNZ内张式气动管子坡口机

r r r r r r r r r r r r

r 别名:坡口机r	r 用途:矿山r
r 电机功率:220r	r 加工定制:是r

r r QNZ内张式气动管子坡口机 r

r r 一、产品描述 r

r r QNZ系列气动坡口机引进德国先进设备和技术精工制作而成，技术**，结构新颖，本机采用气动马达驱动，空气工作压力0.6-1.5MPa，耗气量650-1500L/minW，操作方便，重量轻，便于携带；适用于易燃、易爆等危险性作业场所。不仅能对管子的U型、V型焊缝进行坡口加工，而且能对憨厚的凸面发蓝和平面法兰进行加工，刀架上有角度刻度尺，可任选角度加工，并设有自动走刀功能，操作简单、方便，坡面平整、光滑。 r

r r 2型坡口机采用气动马达驱动，空气工作压力1-2.5MPa，耗气量1000-2000L/min，加工过程不产生火花；具有自动走刀机构，切削量可微调，坡口角度0o～37o范围内任意选择；适用于75㎜以下厚壁管加工，还可应用于各种法兰面的加工。 r

r r 二、技术参数 r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号名称 r r	r r 坡口范围 r r	r r 切削壁厚 r r	r r 刀盘转速 r r	r r 主机重量 r r
r r QNZ-28型 r r	r r Ф16-28mm r r	r r ≤15mm r r	r r 58rpm r r	r r 4.5kg r r
r r QNZ-80型 r r	r r Ф28-76mm r r	r r ≤15mm r r	r r 55rpm r r	r r 6kg r r
r r QNZ-150型 r r	r r Ф65-159mm r r	r r ≤20mm r r	r r 34 rpm r r	r r 14.5kg r r
r r QNZ--250-1型/2型 r r	r r Ф80-273mm r r	r r ≤75mm r r	r r 16 rpm r r	r r 38kg r r
r r QNZ-351-1型/2型 r r	r r Ф150-351mm r r	r r ≤20mm/≤75mm r r	r r 14 rpm r r	r r 45kg r r
r r QNZ-630-1型/2型 r r	r r Ф300-630mm r r	r r ≤15mm/≤75mm r r	r r 10rpm r r	r r 55kg r r
r r QNZ-850-1型/2型 r r	r r Ф600-850mm r r	r r ≤15mm/≤75mm r r	r r 8rpm r r	r r 76kg r r
r r QNZ-1050-1型/2型 r r	r r Ф820-1050mm r r	r r ≤15mm/≤75mm r r	r r 7rpm r r	r r 105kg r r
r r QNZ-1300-1型/2型 r r	r r Ф1030-1300mm r r	r r ≤15mm/≤75mm r r	r r 5rpm r r	r r 116kg r r
r r QNZ-1500-1型/2型 r r	r r Ф1270-1500mm r r	r r ≤15mm/≤75mm r r	r r 4rpm r r	r r 145kg r r
