气动锚索退锚器 矿用锚索退锚器 矿用气动锚索退锚器

r 气动锚索退锚器 矿用锚索退锚器 矿用气动锚索退锚器 r

rr  退锚器产品用途：r

rr 用于煤矿井下锚索退锚的一种专用张拉机具。主要用于煤矿巷道顶板应力释放和回收锚具。r

rr 退锚器产品特点：r

rr 矿用锚索退锚器（机）结构合理、性能可靠，可与手动泵、电动泵、风动泵配套使用。r

rr 退锚器技术特点：r

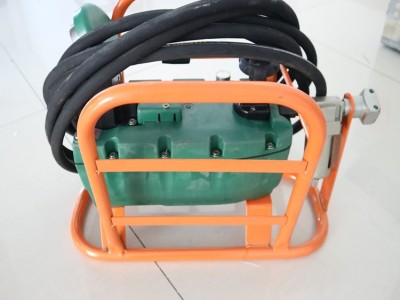

rr 由双速换向油泵（可选电动、气动油泵）、高压油管总成、锚索拉拔器组成，具有体积小、重量轻、携带方便等特点，应用于煤矿需解除锚索支护状态的施工现场。双速换向油泵还可单独作为输送小流量高压油的动力源。r

rr 20T/30T锚索退锚机是煤矿井下锚索退锚的一种专用张拉机具。20T/30T锚索退锚机主要用于煤矿巷道顶板应力释放和回收索具、托盘、锚网、钢带等，以便及时放顶，释放压力，排除安全隐患。20T/30T锚索退锚机解决了老塘、采空区、进风回风区快速放顶问题。20T/30T锚索退锚机是煤矿井下锚索退锚的一种专用涨拉机具,主要用于煤矿巷道顶板应力释放和回收索具。
r20T/30T锚索退锚机特点：
r  锚索退锚机由双速换向油泵（可选电动、气动油泵）、高压油管总成、锚索拉拔器组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤矿、国防、隧道及交通运输等各种施工现场。双速换向油泵还可单独作为输送小流量高压油的动力源。在活塞内部设有涨紧锚索的卡具。退锚器油缸是一种双作用油缸，当压力油通过快速接头座进入油缸时，活塞向前运动，拉出锚索及卡片。卡片可从索头导孔取出。当压力油通过快速接头进入油缸时，活塞退回，卡具自动张开。r

rr TMQ18-250/50矿用锚索退锚器基本性能参数r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 性能参数r r

r r 参数值r r

r r  r r

r r TMQ18-250/50r r

r r TMQ22-300/50r r

r r TMQ29-450/50r r

r r  r r

r r 整机r r

r r 额定退锚力 (kN)r r

r r 250r r

r r 300r r

r r 450r r

r r  r r

r r 额定压力(MPa)r r

r r 50r r

r r 50r r

r r 50r r

r r  r r

r r 适应钢绞线公称直径(mm)r r

r r 18r r

r r 22r r

r r 29r r

r r  r r

r r 满量程准确度偏差r r

r r ±3%r r

r r ±3%r r

r r ±3%r r

r r  r r

r r 退锚力测量仪表r r

r r 型式r r

r r 指针式r r

r r 指针式r r

r r 指针式r r

r r  r r

r r 型号r r

r r —r r

r r —r r

r r —r r

r r  r r

r r 量程（kN）r r

r r 0-300r r

r r 0-360r r

r r 0-540r r

r r  r r

r r 精度等级r r

r r 2.5r r

r r 2.5r r

r r 2.5r r

r r  r r

r r 退锚千斤顶r r

r r 缸径r r

r r 90r r

r r 100r r

r r 120r r

r r  r r

r r 行程(mm)r r

r r 100r r

r r 120r r

r r 120r r

r r  r r

r r 中心孔径(mm)r r

r r 20r r

r r 24r r

r r 31r r

r r  r r

r r 机重(kg)r r

r r 15r r

r r 20r r

r r 25r r

r r  r r

r r 液压泵站r r

r r 系统额定工作压力（MPa）r r

r r 53r r

r r 53r r

r r 53r r

r r  r r

r r 液压系统额定流量（L/min）r r

r r 0.9r r

r r 0.9r r

r r 2.2r r

r r  r r

r r 油箱有效容积（L）r r

r r 2.4r r

r r 2.4r r

r r 4r r

r r  r r

r r 泵站机重（不含工作介质），kgr r

r r 11r r

r r 11r r

r r 15r r

r r  r r

r r 工作气压（MPa）r r

r r 0.4r r

r r 0.5r r

r r 0.63r r

r r 0.4r r

r r 0.5r r

r r 0.63r r

r r 0.4r r

r r 0.5r r

r r 0.63r r

r r  r r

r r 耗气量（m3/min）r r

r r 0.8r r

r r 1.0r r

r r 1.3r r

r r 0.8r r

r r 1.0r r

r r 1.3r r

r r 1.0r r

r r 1.2r r

r r 1.5r r

r r  r r

r r 活塞往复次数 1/minr r

r r 100r r

r r 120r r

r r 140r r

r r 100r r

r r 120r r

r r 140r r

r r 130r r

r r 150r r

r r 180r r

r r  r r

r r 噪声r r

r r 声功率级（dBA）r r

r r ≤112r r

r r  r r

r r 声压级（dBA）r r

r r ≤95r r

r r  r r
