气动薄膜调节蝶阀ZMAW 直销

产品价格￥1105.00元/个

产品品牌未填

最小起订未填

供货总量111 个

发货期限自买家付款之日起天内发货

浏览次数845

更新日期2021-06-29 10:57

诚信档案

上海工洲阀门有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海工洲阀门有限公司

进入店铺公司介绍公司地址产品信息

企业名片在线询价

企业名片

上海工洲阀门有限公司

联系人：李芳艺(先生)

电子邮箱：

联系手机：

联系固话：

【友情提示】：来电请说明在【生意多】-免费发布分类信息看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	上海
起订：	未填
供货总量：	111 个
有效期至：	长期有效

详细说明

加工定制:是	材质:碳钢
连接形式:法兰	结构形式:杠杆式
适用介质:水	压力环境:高压
工作温度:低温	标准:国标
流动方向:单向	驱动方式:电磁
零部件及配件:配件	用途:截止
类型(通道位置):二通式	安装尺寸:工洲

产品名称：

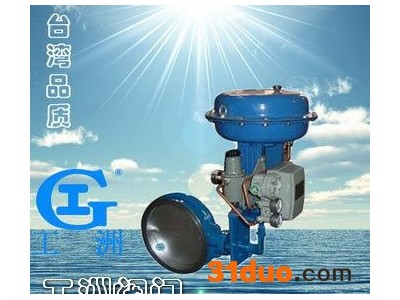

气动薄膜调节蝶阀

产品型号：

ZMAW

产品口径：

DN50-1000

产品压力：

0.6~6.4Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

ZMAW气动薄膜调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。

气动调节蝶阀调节机构主要技术参数

公称通径 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公称压力 MPa		0.6
额定转角 °		70
信号压力 KPa		20～100
流量特性		近似等百分比
介质温度 ℃		-20～200(常温) ； -40～450(中温) ； -40～600(高温)
接管法兰		按JB78-59对夹式法兰连接
信号连接螺孔		M16×1.5
配用执行机构	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
阀体材质		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手轮、定位器、空气过滤减压器等。

薄膜式执行机构主要技术参数

型号	ZMA-2	ZMA-3	ZMA-4	ZMA-5
有效面积 cm²	280	400	630	1000
行程 mm	16	25	40	60
弹簧范围 KPa	20～100 ； 40～200 ； 20～60 ； 60～100

性能指标

执行机构				薄膜式执行机构			活塞式执行机构
类别				不带定位器		带定位器	带定位器
				弹簧范围 KPa
				20～100 40～200	20～60 60～100
项目	基本误差%			±8	-	±2.0	±2.0
	回差%			6	-	2.0	2.0
	死区%			5	-	0.8	0.8
	始终点偏差%	气开	始点	±4.0	±4.0	±2.0	±
			终点	±8	±8
		气关	始点	±8	±8
			终点	±4.0	±4.0
	额定转角偏差%			±2.5
	允许泄漏量1/h			2×10^-2×阀的额定容量

允许压差 MPa

配用执行机构型号		ZMA-2		ZMA-3		ZMA-4		ZMA-5		ZSC-45
配用执行机构型号		0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
公称通径mm	50	0.6	0.097 (0.22)
	80	0.6	0.038 (0.086)
	100	0.556 (0.6)	0.0196 (0.0445)
	125			0.6	0.0250 (0.0542)
	150			0.444 (0.6)	0.0150 (0.0314)
	200			0.185 (0.407)	0.00587 (0.0129)
	250					0.331 (0.6)	0.00845 (0.0175)
	300					0.181 (0.385)	0.00461 (0.00983)
	350					0.133 (0.284)	0.00292 (0.00622)
	400							0.216 (0.45)	0.00485 (0.0101)
	450							0.171 (0.356)	0.00341 (0.00741)
	500							0.139 (0.289)	0.0025 (0.0052)
	600									0.6	0.019
	700									0.6	0.0119
	800									0.442	0.00795
	900									0.339	0.00599
	1000									0.236	0.00403

注：括号内数值为带定位器的允许压差。

ZMAW气动薄膜调节蝶阀 ZMAW气动薄膜调节蝶阀结构图

ZMAW气动薄膜调节蝶阀外形尺寸

公称通径	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法兰端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210	4-18	654	582	382	280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376	70
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376	12-23	1059			410	376	80
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180	150
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180	200
1000	1120	1175	735	810	28-30	1711	1124			180	200

主要零件材料及推荐使用温度范围

零件名称	材料	温度范围℃
阀体阀板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

注：此表为各种材料的极限使用温度，在实际选用中应根据其产品的介质温度范围，确定材料的最低，最高使用温度，其最低使用温度不得低于介质温度范围下限，最高使用温度不得高于介质温度范围的上限。

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性，
5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
