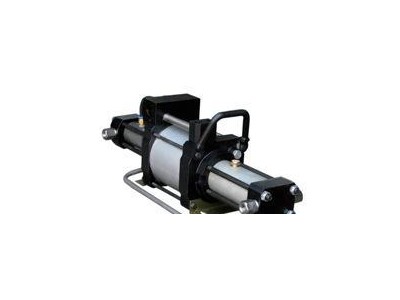

气动气体增压泵 防爆气体增压泵

1.类型构成（见附图）

型号 名称

STA 单作用单级增压泵

STD 双作用单级增压泵

STT 双作用双极增压泵

PSA 单作用单级增压泵

PSD 双作用单级增压泵

PST 双作用双极增压泵

2.介质

符号 介质

N 氮气

C 二氧化碳

H 氢气

O 氧气

F 腐蚀性气体

原理

气驱增压泵采用大直径气体驱动活塞与小直径加压活塞连接在一起的结构，利用两个活塞的面积比产生压力比，通过压力比可以计算出**大输出压力。工作时，驱动活塞向高压柱塞端反向运动时，入口处的单向阀打开，出口处单向阀关闭，将介质吸入泵内。当活塞反向运动时，在介质一侧会形成一定压力，压力会将进口单向阀关闭，出口处单向阀打开，将高压介质输出。增压泵通过一个两位四通气控滑阀和一个两位两通先导阀实现连续运行（见附图Ⅰ）。两位两通先导阀控制滑阀。先导阀由空气驱动的活塞来控制，先导阀不断的填充和排空气控滑阀室，使驱动气体交替作用于活塞的底部表面和顶部表面，从而实现了泵的连续工作。

气体增压泵特点：

1.多种气体驱动：压缩空气、氮气、天然气等均可作为泵的驱动气源。

2.应用范围广：工业领域用于机床中的气动卡盘夹紧、蓄能器充气、高压瓶充气，将低压气体转换成高压气体等。凡是气源压力不够高，无论是工业机械或测试装置，均可采用SHINEEAST气体增压泵。

3.当达到所设定的压力时，无额外能量消耗。

4.易于调节，在泵的压力范围内，调节调压阀从而调节输入气压，输出空气压力相应得到无级调整。

5.自动保压，无论何种原因造成保压回路压力下降，泵将自动启动，补充泄漏压力，保持回路压力稳定。

6.操作安全，采用气体驱动，无电弧及火花，可在危险场所使用。

STA系列



    STA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口**产品**大设计驱动气压均为10bar,为了保证泵的寿命,建议驱动气压≤8bar。
    该系列泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。

型号

增压比

**小气体入口压力PA

**大气体入口压力PA

**大气体出口压力PB

气体出口压力计算公式PB=

接口尺寸

**大流量LN/min(PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

STA02

2:1

1.7

24.65

16

232

16

232

2 PL

G1/2

ZG1/2

ZG1/2

960(PA=6(bar)

STA05

5:1

3.5

50.75

40

580

40

580

5PL

G1/2

ZG1/2

ZG1/2

360(PA=6bar)

STA10

10:1

5.5

79.75

80

1160

80

1160

10PL

G1/2

NPT3/8

NPT3/8

196(PA=20bar)

STA25

25:1

10

145

200

2900

200

2900

25PL

G1/2

NPT1/4

NPT1/4

81(PA=20 bar)

STA40

40:1

15

217.5

320

4640

320

4640

40PL

G1/2

NPT1/4

NPT1/4

49(PA=20 bar)

STA60

60:1

25

362.5

480

6960

480

6960

60PL

G1/2

NPT1/4

NPT1/4

61(PA=40bar)

STA100

100:1

35

507.5

800

11600

800

11600

100PL

G1/2

NPT1/4

M14×1.5

39(PA=20 bar)



 PL=驱动气压 PA=输入气压 PB=输出气压
