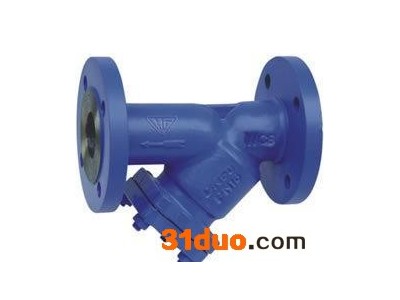

产品说明 GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器具有结构先进、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油，可满足不同管道需求。 产品性能参数 GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要性能参数 型号 PN 工作压力 (Mpa) 适用温度 (℃) 适用介质 GL41H-10 10 1.0 ≤ 120 水、蒸汽、油 GL41H-16 16 1.6 ≤ 200 水、蒸汽、油 GL41H-16Q 16 1.6 ≤ 220 水、蒸汽、油 产品零部件材料 GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器零部件材料 型号 材料 阀体、阀盖 过滤网 螺塞 垫片 GL41H-10 灰铸铁 不锈钢 可锻铸铁 橡胶石棉板 GL41H-16 灰铸铁 不锈钢 可锻铸铁 橡胶石棉板 GL41H-16Q 球磨铸铁 不锈钢 可锻铸铁 橡胶石棉板 产品外形及结构尺寸（PN16） GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸（mm） 型号 DN L D z×ød H 重量/kg GL41H-10 50 250 160 4×ø18 168 65 280 180 4×ø18 185 80 315 195 4×ø18 200 100 370 215 8×ø18 255 125 450 245 8×ø18 295 150 510 280 8×ø23 345 200 560 335 8×ø23 425 250 745 390 12×ø23 515 300 780 440 12×ø23 600 GL41H-16Q 50 250 160 4×ø18 168 65 280 180 4×ø18 185 80 315 195 8×ø18 200 100 370 215 8×ø18 255 125 450 245 8×ø18 295 150 510 280 8×ø23 345 200 560 335 12×ø23 425 250 745 405 12×ø25 515 300 780 460 12×ø25 600 GL41H-16 32 180 135 4×ø18 90 4.9 40 220 145 4×ø18 125 7.3 50 240 160 4×ø18 145 10.1 65 280 180 4×ø18 165 14 80 320 195 8×ø18 210 19.2 100 380 215 8×ø18 250 27 125 440 245 8×ø18 295 49.7 150 480 280 8×ø23 335 59.4 200 600 335 12×ø23 380 97.2 250 605 405 12×ø25 430 132.4 300 635 460 12×ø25 460 173.2 350 696 520 16×ø25 495 230 400 790 580 16×ø30 560 320 450 850 640 20×ø30 641 460
