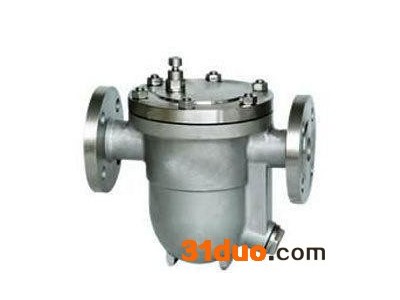

CS41H自由浮球式蒸汽疏水阀 金盾阀门 泰科阀门 丹佛斯阀

产品简介：
CS41H自由浮球式蒸汽疏水阀是目前**先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。
该产品是石油、化工、印染、制药、造纸、食品等工业加热设备**的疏水阀

工作原理
自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

主要零件材料



主要零件	材料
阀体	碳钢
阀盖	碳钢
阀座	不锈钢
过滤器	不锈钢



主要外型及连接尺寸



型号	CS11H-16C
口径 DN	15	20	32	40	50
L	150	150	270	280	290
H	195	195	250	290	300
H1	103	103	108	108	108

主要连接结构尺寸

产品型号	口径	尺寸
	DN	L	H	D	D1	D2	b	F	Z- Φ d
CS41H 16 C-B 25 40	15	195	195	95	66	45	14	2	4- Φ 14
	20	195	200	105	75	55	14	2	4- Φ 14
	25	215	225	115	85	65	14	2	4- Φ 14
CS41H 16 C-D 25 40	25	270	245	115	85	65	14	2	4- Φ 14
	32	270	250	135	100	78	16	2	4- Φ 18
	40	280	290	145	110	85	16	3	4- Φ 18
	50	290	300	160	125	100	16	3	4- Φ 18
CS41H 16 C-F 25	50	410	380	160	125	100	16	3	4- Φ 18
	65	410	380	180	145	120	18	3	4- Φ 18
	80	430	420	195	160	135	20	3	8- Φ 18
	100	430	440	215	180	155	20	3	8- Φ 18
	125	430	510	245	210	185	22	3	8- Φ 18
	150	480	510	280	240	210	24	3	8- Φ 23
