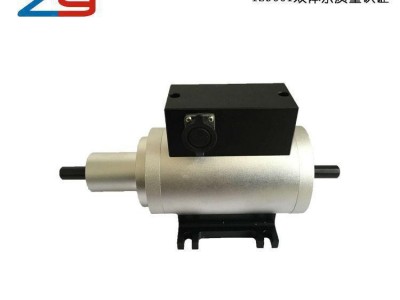

非接触式正反转扭矩传感器 动态扭矩传感器 转矩力矩传感器FDTNJ-303微量程扭矩传感器
产品简介：微量程扭矩传感器适用于主要应用于微量程（2Nm以下）扭矩的测量。当扭矩测量值小于2Nm时，旋转体支撑轴承的磨擦力矩**成了不可忽略的干扰因素。FDTNJ-303型采取应变区和供电、发射区分开布置，使应变区避开轴承的影响，有效的改善和提高了扭矩传感器的抗过载能力及测量精度。
应用领域：微电机，粘度计等为小量程扭矩的测量。
技术参数：
| 指标名称 | 参数规格 |
| 量 程 | 0～±0.05N.m—±2N.m可选，(非标可做到5Nm) |
| 供电电源 | ±15V DC、24V DC |
| 扭矩信号 | 5～15Khz、4～20mA、1～5V、0-10V（可选） |
| 转速量程 | 0～1000、3000、6000、8000转/分 |
| 转速信号 | 60脉冲/转、4-20mA、1～5V |
| 综合精度 | ±0.25%、±0.5% |
| 年稳定性 | 0.3%/年 |
| 绝缘电阻 | ≥200MΩ(100VDC) |
| 环境温度 | -20～60℃ |
| 相对湿度 | 0～90%RH |
| 过载能力 | 120% |
| 频率响应 | 100μs |
非接触式正反转扭矩传感器 动态扭矩传感器 转矩力矩传感器产品特点：
FDTNJ-303微量程扭矩传感器是FDTNJ-302扭矩传感器的小量程方式：当量程小于2N?m时，传感器两端的支承轴承的磨擦力矩**成了不可忽略的干扰因素。FDTNJ-303扭矩传感器在结构上与FDTNJ-302扭矩传感器的不同之处：在于避免了轴承的磨擦力矩的干扰。安装
FDTNJ-303扭矩传感器分a．b端，b端为测量端,a端为辅助
b端通过联轴器与被测设备相联接，安装时一定要避免附加弯矩。
（水平安装）
（轴向安装）非接触式正反转扭矩传感器 动态扭矩传感器 转矩力矩传感器注：图纸可以通过放大显示比例看清楚使用注意：
1.接线必须正确;
2.±15V的范围:不得低于± 14.5V 不得高于± 15.5V ;
3.信号线输出不得对地,对电源短路,输出电流不大于10mA;
4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
5.本传感器弹性体非常精小，严格限制过载，过载范围≤20%，否则极易损坏。
6.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。常用信号类型及配套产品
1.直接将扭矩频率信号送给计算机或PLD进行处理；
2.配套XSM扭矩显示仪，直接显示扭矩值；
3.配套FDTNJ-30系列扭矩转速功率仪直接显示扭矩、转速和功率值
4.配套F/I或F/V信号转换模块，将频率信号转换为4—20m A或1—5V等常用模拟信号，方便客户信号采集。
5.非接触式正反转扭矩传感器 动态扭矩传感器 转矩力矩传感器选用我公司专业的数据采集卡和配套软件、实现扭矩、转速等信号的采集、存储、打印、回放等功能。
