【产品介绍】：
r r

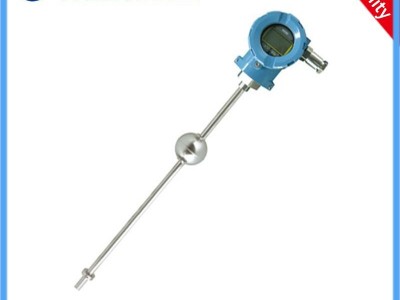

r r    HDM-F系列磁致伸缩液位传感器采用磁致伸缩原理制造的高精度、长量程线性、位置测量的液位传感器，可以测量容罐液面的位置。供电方式灵活，接线方法多种且极为方便，可满足各种测量、控制、检测的要求；采用非接触测量方式，解决了因磨擦、磨损等造成的使用寿命低的问题。该传感器性能高，寿命长，有良好的环境适应性、可靠性和稳定性，安装简单，为用户使用带来极大的方便。
r r

r

【系列用途】：
r r

rr 基站柴油发电机油箱液位检测 r

rr 加油站储罐油位检测 r

rr 化工原料液位检测 r

rr 高精度容罐的液体液位控制
r r

r

【产品特点】： r

r r ◆稳定性能好，精度够高，该专用产品的精度达0.1%F.S.，完全满足客户1~2mm的精度要求； r

r r ◆能配合客户系统设备即时地反映油箱内液位变化的情况，解决客户的需求点； r

r r ◆能即时地根据客户对死区的要求作出控制方案，赢得客户对公司跟踪服务的认同； r

r r ◆安装方便，油箱生产时只需根据法兰指定尺寸开孔，磁尺配带法兰盖固定在油箱孔即可； r

r r ◆磁尺产品配带可调节装置，对规格不一的油箱可进行上下微调，规范产品量程。
r r

r

【应用概述】： r

rr 磁致伸缩液位传感器采用磁致伸缩原理，非接触式结构，具有使用寿命长，精度高、重复性好等测量优点，在国外油箱液位检测项目广泛应用。
r r

rr r

r

r 【主要技术参数】： r

rr 测量对象： 模拟量：1~2 个位置 r

rr            ModBus：1~3 个位置，1~5 个温度点
r供电电源： +24VDC±10% ；±15VDC±10%
r r

rr 输出方式： 模拟 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC、4～20mADC rrr            通讯 ModBus rrr            无线 GPRS、NB-iot
r rrr 有效量程范围： 刚性结构：50～5000mm； 柔性结构：4000~20000mm（可根据客户特殊要求订做）
r负载特性： 电流信号输出最大负载电阻为 600Ω
r r

rr            电压信号输出最大负载电流为 2mA  r

rr 工作电流： ＜70mA  r

rr 工作温度: -40～+85 ℃  r

rr 储存温度: -40～+100 ℃  r

rr 非线性误差: ＜±0.05% F.S.（300mm 以下最大误差 150um）  r

rr 重复性误差: ＜±0.002% F.S.  r

rr 分辨率: 采用 16bitD/A 转换 、4μm  r

rr 迟滞:  ＜±0.002% F.S.  r

rr 温度影响 : ＜±0.007%F.S./℃  r

rr 零点可调范围: 100%F.S.  r

rr 满度可调范围: 100%F.S.  r

rr 更新时间:  与量程有关，不超过 20ms  r

rr 测杆材质:  A.0Cr18Ni9（304）   B.316 不锈钢(特殊定制)  r

rr 电子仓外壳材质:  A.0Cr18Ni9(304)       r

rr 连接形式:  A.螺纹连接  B.法兰连接       r

rr 出线方式:  A.直出电缆线  B.航空插头  C.接线端子
r外壳防护等级: 电子仓 IP65 、 测杆 IP68
r防爆标志:  ExdⅡBT5、ExiaⅡCT  r
