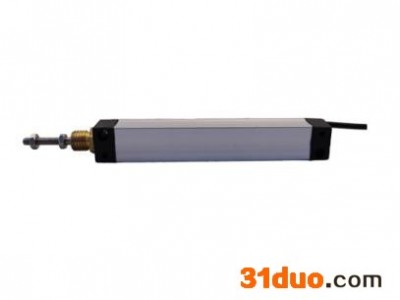

OMOO欧牧KS-D-75mm 微型传感器小型拉杆位移传感器

r KS-C微型自复位系列位移传感器 r

rr 内置弹簧直线位移传感器，工作量程可达125mm r

rr 高精度,方形13mm×13mm r

rr
r  r

rr 特点： r

rr .线性优异±0.05% r

rr .分辨率高于0.01mm r

rr .高运行速度10m/s r

rr .电缆方式连接 r

rr .防护等级IP40 r

rr .体积小，节约安装空间，定位孔安装 r

rr .使用寿命长-运动次数大于50×10⁶ 次 r

rr .绝对值测量，断电无需断电记忆或回原点 r

rr .该系列传感器用于测量和控制系统中，对位移和长度进行直接和绝对测量。传感器的结构设计上考虑方便安装及拆卸。传感器表面经过特殊处理，可在高速低磨损状态下工作，传感器前端弹簧复位器可以克服微小无法连接部位的绝对值测量和精密控制，保证传感器的正常工作。传感器导电塑料材料固定和结构设计等工艺保证即使在恶劣的条件下传感器也能可靠工作。定位式安装。应用于染整机械、纺织机械、木工机械、机器人、精密小型设备、游艺机、模拟机、自动化控制等众多领域。 r

rr   r

rr 参数及图纸: r

rr
r
r  r

rr     r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 电气参数： r r
r r 工作量程    (TET) r r	r r 10mm～125mnm  注：25mm～125mm(+25mm) r r
r r 可用电性行程 r r	r r TET r r
r r 独立线性率 r r	r r ≤±1%-≤±0.1% r r r ≤±0.05%≥100mm, ≤±0.025%≥200mm r r
r r 电性总行程（AET） r r	r r TET+1mm r r
r r 电阻公差   ±20% r r	r r 1ΚΩ；5ΚΩ r r
r r 可重复性 r r	r r ≤ ±0.01% r r
r r 滑刷工作电流 r r	r r ≤ 1uA r r
r r 最大工作电压 r r	r r 42 V r r
r r 分辨率 r r	r r infinite无限 r r
r r 工作原理 r r	r r Voltage divider分压器 r r
r r 机械行程(M.T) r r	r r TET+5mm r r
r r 外壳长度(尺寸A) r r	r r TET+37mm r r

rr   r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 环境参数： r r
r r 温度范围 r r	r r -40～+120 r r	r r ℃ r r
r r 抗振动指标 r r	r r 5～2000 r r	r r Hz r r
	r r Amax=0.75 r r	r r mm r r
	r r amax=20 r r	r r g r r
r r 抗冲击指标 r r	r r 50 r r	r r g r r
r r   r r	r r 11 r r	r r ms r r
r r 使用寿命 r r	r r ＞100×106 r r	r r 次 r r
r r 工作速度 r r	r r 10 r r	r r m∕s最大 r r
r r 运行加速度 r r	r r 200（20g） r r	r r m∕s2最大 r r
r r 防护等级 r r	r r IP40 r r	r r   r r

rr   r

rr 发货内容包括                                 推荐辅件 r

rr                                     位移传感器控制显示仪 r

rr                               信号转换器用于标准信号输出：0-5V/0-10V; r

rr                                                              ±5V  4-20mA RS232/422/485等。 r
