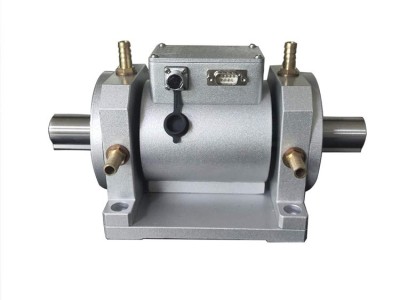

rr ZH07-H液冷高转速扭矩传感器在外观上重新设计，可直接外接冷却液或冷却油，可有效降低长 r

rr 时间高转速下产生的温度，提高热性定性、可靠性，确保高精度测量，外部结构紧密，内部采用 r

rr 独特的非接触式方式传递信号，并可测量旋转的角度，在冷却液的加持下，转速可达15000RPM r

rr 以上，适用于高转速动力源的扭矩测量。 r

rr
r

rr r

rr r

rr r

r

r ZH07-H液冷高转速扭矩传感器技术参数 r

rr 量程范围：10～30KN.m
r转速：15000转/分
r传感器供电电压:±12C(24VDC可选)
r转矩精度:0.1%F.S、0.2%F.S、0.3%F.S、0.5%F.S
r重复性:0.1%F.S、0.2%F.S、0.3%F.S、0.5%F.S
r线性:0.1%F.S、0.2%F.S、0.3%F.S、0.5%F.S
r滞后:0.1%F.S、0.2%F.S、0.3%F.S、0.5%F.S
r过载能力:≤150%
r绝缘电阻:>200MΩ
r工作温度范围:-20℃～+60℃
r相对湿度:＜90%RH
r传感器功耗:<4W
r负载电流<15mA
r应变计动态应变波的响应时间:3.2×10^-6
r传感器信号输出经调整后可直接进入PLC采集 r

r

r ZH07-H液冷高转速扭矩传感器输出信号 r

r

r 转矩标准输出信号 r

rr 频率信号输出：5KHz～15KHz，零点为10KHz，幅值5V
r零扭矩频率输出：10KHz
r正向转矩满量程频率输出：15KHz
r反向转矩满量程频率输出：5KHz r

r

r 转速标准输出信号 r

rr 频率信号输出：幅值5V
r脉冲数取决于传感器测速盘的齿数或编码器的光栅数，每转输出脉冲数：60～3600脉冲/转 r

rr （可A、B相输出，相位差90°） r

r

r ZH07-H液冷高转速扭矩传感器其它信号选择 r

r

r · 传感器佃出信号的幅值可提至24V(NPN、PNP可选) r

r

r · 将传感器输出的频率信号进行F/V、F/I转换(模拟电压、电流可选) r

r

r · 串口总线方式：RS232/485可选 r

r

r ZH07-H液冷高转速扭矩传感器输出信号读取方式 r

rr
r

r

r r

rr
r r

rr
r

r

r r

r ZH07-H液冷高转速扭矩传感器产品特点 r

r

r r r · 外接冷却液降温，提高热稳定性、可靠性 r

r r

r r

r

r r

r

r r r · 转速：15000转/分 r

r r · 采用国际先进的弹性应变测量技术原理 r

r r · 传感器信号输出采用多种方式（频率、模拟量、总线方式） r

r r · 信号及供电均为非接触方式传递,无滑环或电刷 r

r r · 无须调零和换向即可测量正、反力矩 r

r r · 信号采用频率输出方式，信噪比高，抗干扰性好 r

r r · 响应快，可测启动力矩，更可测量过渡过程力矩 r

r r · 不受转速高低的限制，可测量实时力矩和功率 r

r r · 传感器的线性度、重复性好、可靠性高、抗干扰能力强 r

r r · 传感器结构紧密、体积小、重量轻，广泛使用于各种在线测试与工业控制系统中 r

r

r ZH07-H液冷高转速扭矩传感器外形尺寸图 r

r r r

r r
r

r

r ZH07-H液冷高转速扭矩传感器安装方式 r

r r 可以水平安装或垂直安装使用；
r水平安装时可以使用钢性或柔性联轴器，联轴器应紧靠传感器两端的轴肩。 r

r r r
r

r r

rr
r

rr r

r

r 传感器安装、使用注意事项 r

r

r · 严禁带电安装、安装过程中请断开电源 r

r

r · 安装时严禁直接大力敲击、碰撞传感器的两端输出轴 r

r

r · 传感器水平安装联轴器重量较大时，应在联轴器部位加装轴承支架，避免传感器承受弯矩力 r

r

r · 在震动较大或同轴度大于0.05mm的情况下，先用柔性联轴器，基座与底座间必须固定牢靠 r

r

r · 在安装条件好且要求测量精度高的情况下，选用钢性联轴器，基座与底座间必须固定牢靠 r

r

r · 安装底台面应有一定的强度，保证安装和稳定性，避免造成过大的震动 r

r

r · 此传感器非防水、防爆设计，使用时请注意：（如有此类特殊要求可定制） r

r

r · 确认传感器系统中良好的接地，并对可能相互干扰的信号实现屏蔽、隔离。 r
