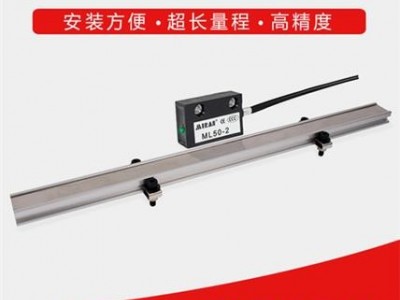

米朗MSS50磁栅尺位移传感器及配套的位移数显表产品图 米朗新型MSS50磁栅尺位移传感器是应客户的需求在原型号产品基础上优化得到的新品。通过对比新型号与原型号磁栅尺可以发现，新型磁栅尺采用铝制底座，支架安装，更符合国内大部分用户的安装习惯。金属外壳有着更高的防护等级，可以保护传感器磁尺远离外界水、油、铁屑等，也可以保护磁尺免受使用中受到的轻微冲击，有效保障了磁栅尺位移传感器在恶劣环境中也能稳定地工作。 磁栅尺位移传感器是一种测量精度很高的精密测量用位移传感器，在实际应用中常用于替代光栅尺作为位移测量或者位置定位的传感器。磁栅尺位移传感器采用磁感应测量，是利用磁极的原理制作的传感器，磁尺是被均匀磁化的钢带，S极与N极有序排列在钢带上，通过读磁头读取N、S极的变化来计数。因此磁栅尺为增量型位移传感器，这有别于位置测量型位移传感器。磁栅尺输出信号为脉冲信号，任何接收光栅尺脉冲信号的仪表与微机系统同样也可以接收处理磁栅尺信号。 传感器主要性能参数： 型号：读磁头MR50-X（读磁头线缆长度，单位：米）；磁尺MSS50-X（磁尺长度，单位：mm）
分辨率：5μm
工作电压：5- 30V DC
输出信号：AB相或者ABZ相脉冲信号(TTL方波，5V电压，可配电平扩展模块输出24V电压）
精度指标(20℃)：±50μm/m
重复精度：Max. ±1个单位分辨率（单方向）
测量长度：用户指定（无限制）
安装间隙：Max. 2.5mm
移动速度：Max. 25m/s
空载电流：Max. 30mA
输出电流：Max. 50mA（每路信号）
工作温度：-20℃ -- +85℃
保护等级：IP68（IEC60529:2001）
线胀系数：17 × 10-6/K
抗干扰(EMC)：Electrostatic discharge(ESD: EN61000-4-2)；
Radio-frequency(EN61000-4-3, EN61000-4-6)；
Electrical fast transient(EFT:EN61000-4-4)；
Surge(EN61000-4-5)；
Power frequencymagnetic field(EN61000-4-8)； 位移传感器安装尺寸图：
米朗磁栅尺位移传感器型号说明：
可选配产品： 1、位移数显表
米朗系列磁栅尺位移传感器可与WE100位移数显表配套使用。数显表9V直流电压供电，可选RS232通讯输出功能，方便直接连接微机使用。数显表还具有：清零、数值分中、预置数值及数值呼出功能、相对坐标切换、公/英制转换、直径/半径选择等功能，还可对位移传感器测量数据进行线性补偿，是一款性能强大的位移数显表。 2、24V输出模块
米朗系列磁栅尺输出脉冲为5V电平，可通过配置磁栅尺接口电平扩展模块将位移传感器输出信号增强为24V电平，方便系统采集使用。 米朗（MIRAN），中国位移传感器专家
