赛亚斯SYY-fx 风向传感器

风向传感器SYY-fx测量参数

※量程：0 ～360°(分16个固定风向值，其中“北”由传感器上的箭头标志标出)

※电压信号：0   ～ 2.0 V（波动范围±40mV ）

※电流信号：4   ～ 20 mA（波动范围±0.4mA）

※转换公式：风向典型值=(I-4)/1.06666   电压型= (V-0.4)/ 0.106666

其中电压型对应表格如下所示：（使用时可通过查表法或直接运算求得风向值）

北	东北偏北	东北	东北偏东
400±40mV	50±40mV	613±40mV	720±40mV
东	东南偏东	东南	东南偏南
826±40mV	933±40mV	1040±40mV	1146±40mV
南	西南偏南	"西南	西南偏西
1253±40mV	1360±40mV	1466±40mV	1573±40mV
西	西北偏西	西北	西北偏北
1680±40mV	1786±40mV	1893±40mV	2000±40mV

电路参数

※工作电压：7～24V(典型值12V)
※静态功耗：约 7mA(电压型)        约 10mA(电流型)

※响应时间：100mS

※刷新间隔：100mS

※工作温度范围：-30℃～70℃

风向传感器SYY-fx功能特点

※体积小巧，携带方便，安装简单

※测量精度较高，量程宽，稳定性好

※输出信号线性度好，具备较强的抗干扰能力

风向传感器SYY-fx适用范围：

※该传感器可测量室外环境中的风向，测量分东、西、南、北、东南、西南、西北、东北等十六个方向，具有很高的性价比。该仪器广泛用于环保、气象、农业、林业、水利、建筑、科研及教学等领域。

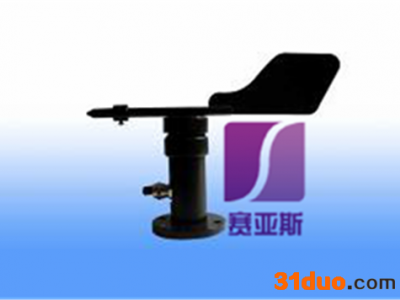

风向传感器SYY-fx外型规格：

※外型小巧轻便，美观坚固，便于携带和组装，风向标形状设计合理，对自然界大气风向具有准确的定位作用。

※规格如右图所示：
