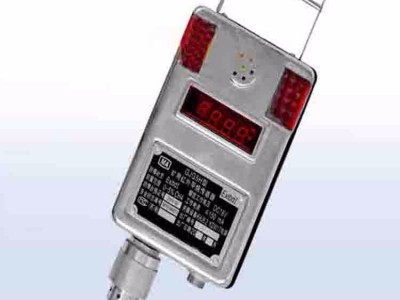

GJG5H型矿用红外甲烷传感器

GJG5H型矿用红外甲烷传感器(以下简称传感器)用于检测井下空气中甲烷含量.它是一种智能型仪表,具有自动调零、自动调节灵敏度等功能,切所有功能都可通过遥控来实现,具有精度高,稳定可靠、使用方便等特点能与KJ70N等煤矿安全监测监控系统配合使用。

主要技术指标

防爆型式：本质安全兼隔爆型，“ExibdI”

测量范围：（0~5%）CH4

基本误差：

测量范围         基本误差

0.00~1.00       ±0.10CH4

1.00~3.00       真值的±10%CH4

3.00~5.00        ±0.30CH4

响应时间：不大于20s

供应电：DC  9V~24V

工作电流：DC  18V，小于150mA

遥控距离：不小于5m

报警点：在测量范围内任意设置（出厂设为1.0%CH4）

断电点：在测量范围内任意设置（出厂设为1.5%CH4），断电输出高电平状态，拉出电流为2mA时的电压不小于3V，低电平输出状态时的电压小于0.5V。

输出频率模拟量信号：a）频率范围200Hz~1000Hz;

b)脉冲宽度大于0.3ms,高电平状态时的电压不小于3V，低电平输出状态时的电压小于0.5V；

c)传输距离2Km时，传感器的基本误差不超过4.3的规定。（采用煤矿用聚乙烯绝缘聚乙烯护套通信软电缆MHYVR，单芯线径截面不小于1.5mm2 ）。
