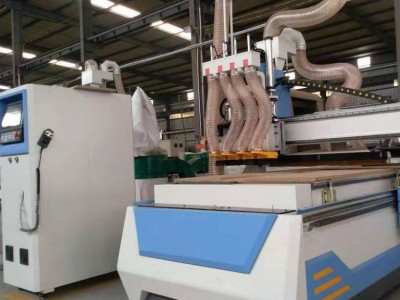

rr 标准型高配四工序数控开料机参数性能介绍r

rr 标准机型 性能稳定 易维护 物美价廉 操作简单 r

rr 设备具有开料、拉槽、打孔、雕刻件单造型功能。即可做柜体切割又可做柜门简单雕刻造型(适用单一门型或门型变化小对刀量需求少的门板),一机两用，性价比高   r

rr SD-1325-K4主要技术参数：r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 序 号 r r	r r 机型项目 r r	r r 单位 r r	r r SD-1325-K4参数值 r r
r r 1 r r	r r XYZ分辨率 r r	r r mm r r	r r 0.03mm/300 r r
r r 2 r r	r r XYZ轴重复定位精度 r r	r r mm r r	r r 0.05 r r
r r 3 r r	r r XYZ轴工作行程 r r	r r mm r r	r r 1300x2500x200 r r
r r 4 r r	r r 工作台尺寸 r r	r r mm r r	r r 1300*2500 r r
r r 6 r r	r r 工作负重 r r	r r kg r r	r r 1500 r r
r r 7 r r	r r 床体重量 r r	r r kg r r	r r 2300 r r
r r 8 r r	r r 雕刻加工功耗 r r	r r KW r r	r r 三相380V /18 r r
r r 9 r r	r r 主轴电机输入功率 r r	r r KW r r	r r 6.0KW r r
r r 10 r r	r r 主轴转速 r r	r r rpm r r	r r 0-18000 r r
r r 11 r r	r r 空运行 r r	r r m/min r r	r r 100 r r
r r 12 r r	r r 加工速度 r r	r r m/min r r	r r 25（12-18） r r

rrr
r

rr 四：配置清单 r

rr SD-1325-数控开料机-M4-主要配置清单：r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 序 号 r r	r r 配置 r r	r r 产地 r r	r r 详单 r r	r r 备 注 r r
r r 1 r r	r r 主结构（机身机架、龙门、立柱、挂板） r r	r r 中国 r r	r r 胜雕双层笼式重型结构（Neway五面铣加工铣平、攻丝）有淬火 r r	r r 公司自产 r r
r r 2 r r	r r 机床外型板金 r r	r r 中国 r r	r r 胜雕Neway立式加工中心加工铣平 r r
r r 3 r r	r r CNC控制系统 r r	r r 台湾 r r	r r 台湾宝元控制系统/山龙3042控制系统（总线） r r	r r / r r
r r 4 r r	r r 主轴 r r	r r 可选 r r	r r CC 6.0KW*  4.5KW*2 r r	r r / r r
r r 5 r r	r r 变频器 r r	r r 中国 r r	r r           德力西 r r	r r 7500W r r
r r 6 r r	r r 三轴驱动 r r	r r 可选 r r	r r 东菱全伺服 r r	r r / r r
r r 7 r r	r r 三轴伺服驱动电机 r r	r r 可选 r r	r r 东菱1300W交流伺服电机/山龙1500W交流伺服 r r	r r   r r
r r 8 r r	r r 定位 r r	r r 亚德客 r r	r r 三边定位，XY轴定位边条 r r	r r / r r
r r 9 r r	r r Z轴轴承 r r	r r 中国 r r	r r 哈尔滨 r r	r r / r r
r r 10 r r	r r Z传动 r r	r r 台湾 r r	r r TBI滚珠丝杠 r r	r r / r r
r r 11 r r	r r 轨道 r r	r r 台湾 r r	r r 上银25 r r	r r / r r
r r 12 r r	r r 传动 r r	r r 德国 r r	r r LACAT2M研磨级别斜齿条 r r	r r / r r
r r 13 r r	r r 平衡辅助 r r	r r 台湾 r r	r r Z 轴辅助配重气缸 r r	r r / r r
r r 14 r r	r r 通气管路 r r	r r / r r	r r 黑色高柔耐磨 r r	r r / r r
r r 15 r r	r r 电器元件 r r	r r 法国/日本 r r	r r 日本欧姆龙限位开关/法国施耐德电器元件 r r	r r / r r
r r 16 r r	r r 自动润滑系统 r r	r r 中国 r r	r r 自动数显 r r	r r / r r
r r 17 r r	r r 传动装置 r r	r r 法国 r r	r r 摩多利10：1行星减速机 r r	r r / r r
r r 18 r r	r r 吸尘装置 r r	r r 中国 r r	r r 双筒吸尘器，智能除尘，链接三通装置 r r	r r / r r
r r 19 r r	r r 线缆 r r	r r 上海 r r	r r 上海啄木鸟高柔屏蔽电缆 r r	r r / r r
r r 20 r r	r r 真空泵 r r	r r 中国 r r	r r 7.5KW水循环真空泵 r r	r r / r r
r r 21 r r	r r 吸附 r r	r r 中国 r r	r r 沟通式全储气仓吸附结构 r r	r r / r r

rrr   r

rr   r

rr 五：环境要求及其他辅助设备： r

rr r r r r r r r r r r r r r r r r r r

r r 环境要求 r r	r r 备注 r r
r r 工作电压 r r	r r 380V±10% r r
r r 运行环境 r r	r r 相对湿度30%～75% r r
r r 压缩气压力 r r	r r 0.6MPa 以上 r r

rr   r

rr 本公司所有出厂设备均由质检部进行检测员首检，部门负责人二次检验。最终技术部门通过验收合格，厂长签字发货。 r
