皮革厂涡街流量计原理 过热蒸汽流量计

在蒸汽的计量中使用得较为普遍的是涡街流量计，厦门精川过热蒸汽流量计涡街流量计原理,圆齿轮流量计测量蒸汽是使用较为广泛的，带温度和压力补偿型涡街流量计。这是一种间接式涡街质量流量计，实际使用过程中通过温度和压力的测量间接测算出密度，再与涡街流量计计量出的体积数相乘，可以算出质量。这是涡街流量计测量蒸汽的普遍的一种形式，因此称之为蒸汽涡街流量计也叫蒸汽流量计。

一、厦门精川JCVF涡街流量计原理 过热蒸汽流量计简介：

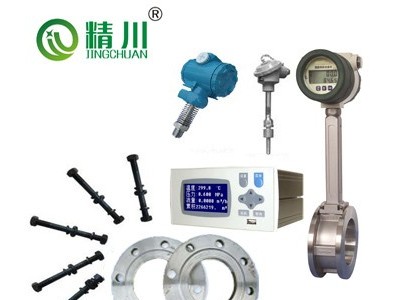

JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。

二、厦门精川JCVF涡街流量计工作原理：

涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧**形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式

：f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数（常数）
这些交替变化的旋涡**形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、厦门精川JCVF锅炉蒸汽流量计特点与用途：
·无可动部件，长期稳定，结构简单便于安装和维护；
·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
·由软件对仪表系数非线性进行修正，提高测量精度；
·压力损失小，量程范围宽；
·采用EEPROM对累积流量进行掉电保护，保护时间大于10年；

厦门精川蒸汽流量计,压缩空气流量计产品安装:

安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
厦门精川涡街流量计原理 过热蒸汽流量计在纺织厂测量蒸汽现场:

厦门精川涡街流量计测量压缩空气现场:

厦门精川过热蒸汽流量计涡街流量计原理,圆齿轮流量计广泛应用于各行业的蒸汽、气体和液体流量的计量。
精川流量计的技术解决了所应用的同类产品检测探头体直接与被测介质接触。测量介质温度不高以及维修不方便等问题。
该蒸汽流量传感器同时具备宽量程（K）型传感器所有的技术、工艺和特点。特别适用于高温流体介质以及常温流体工况下不能停工停产断流维修的场合下使用。极大地拓展了蒸汽流量计的应用范围。
该涡街式蒸汽流量计严格执行行业标准（JB/T9279-1999）和计量检定规程（JJG198-94），为当前的工业计量、能源管理和工程设计提供了一种符合我国专业标准的型涡街式蒸汽流量计流量仪表。
