蒸汽流量计 皮革厂蒸汽流量计 蒸汽流量计选型

r 一、蒸汽流量计 皮革厂蒸汽流量计 蒸汽流量计选型简介：r

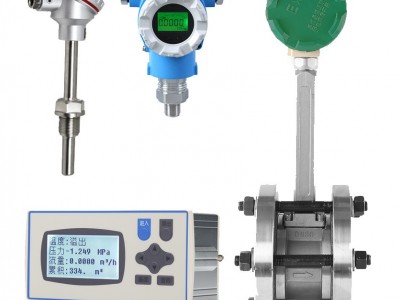

rr JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。r

rr 二、厦门精川JCVF涡街流量计工作原理：              r

rr 皮革厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式r

rr ：f = St × V/d    式中:
r    f 涡街发生频率 (Hz)
r    V 旋涡发生体两侧的平均流速(m/s )
r    St 斯特罗哈尔系数（常数）
r这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
r三、厦门精川蒸汽流量计 皮革厂蒸汽流量计 蒸汽流量计选型特点与用途：
r·无可动部件，长期稳定，结构简单便于安装和维护；
r·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
r·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
r·由软件对仪表系数非线性进行修正，提高测量精度；
r·压力损失小，量程范围宽；
r·采用EEPROM对累积流量进行掉电保护，保护时间大于10年；r

rr 厦门精川蒸汽流量计选型产品安装:r

rr r

rr 安装条件：
r1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
r2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
r3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
r4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
r5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
r6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
r厦门精川蒸汽流量计在皮革厂测量蒸汽现场:r

rr r

rr 厦门精川皮革厂管道蒸汽流量计测量压缩空气现场:
rr

rr r

r管道蒸汽流量计产品功能:rr 表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。r r 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。r r 全新的数字滤波和修正功能使流量测量更加可靠。r r 电池供电型无需外接电源既可连续工作两年以上。r r 全新点阵汉字液晶显示，使用操作更方便。r r 皮革厂蒸汽流量计应避免在架空非常长的管道上安装，因为长时间使用后，由于传感器的下垂作用非常容易造成传感器与法兰间的密封泄漏，若不得已要安装时，必须在传感器的上下游2D处分别设置管道紧固装置。安装管道应无强烈振动，否则应有必要的减震措施。在传感器的上下游2D处分别设置管道紧固装置，并加防震垫.r r r 一、蒸汽流量计 皮革厂蒸汽流量计 蒸汽流量计选型简介：r
