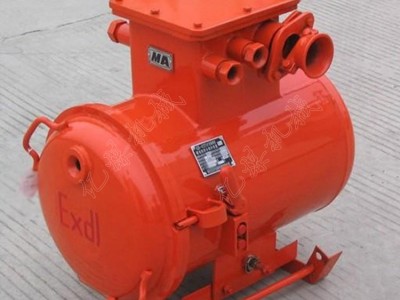

照明综保 照明综保产品介绍 照明综保适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护、漏电闭锁、漏电动作及电缆绝缘危险指示等综合性的隔爆型电气设备。三合一结构形式，可以代替现有的2.5及4KVA干式变压器及手动隔爆开关的多体控制方式。 照明综保使用条件 （1）海拔高度不超过2000米； （2）周围介质温度不高于+40℃，不低于－20℃； （3）周围空气的相对湿度不大于95%（+25℃时）； （4）在无强烈颠波振动以及垂直倾斜度不超过15度的地方； （5）在无足以腐蚀金属和破坏绝缘的气体与蒸气的环境中； （6）可用于有甲烷和煤尘瓦斯危险的矿井中； （7）能防止水和液体浸入的地方。 照明综保技术特征 1、照明短路保护时间：小于0.15秒，信号短路保护时间：小于0.4秒。 2、漏地电阻动作整定值1.5KΩ（1.5K~3KΩ可调）。 3、漏地闭锁电阻动作值3KΩ±1KΩ。 4、电缆绝缘危险指示值11KΩ±2KΩ。 5、漏电保护动作时间小于0.25秒。 6、工作电压允许波动范围：Ue±10%。 7、外形尺寸：ZBM(BZX)—4C 605×480 ×605。 8、整机重量：95kg（128kg）。 照明综保结构概述 综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳身采用转盖止口结构。外壳上部有一接线箱作为引出电缆用。外壳右侧装有操作隔离开关的手柄、启动及停止接钮和检验短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。壳盖上方有一透视镜，可以从外面观察状态指示灯。主变压器与机壳的连接采用滑道结构，检修方便。 zmff002
