旺磐精密油压大水磨HF-AS3060全新五金通用落地式真品

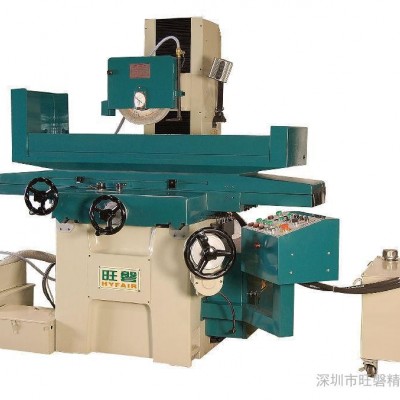

r r 磨床展示 r

r r
r

r

r
• r
  r
  r
r

r r 磨床名称 r

r r
r

r r 旺磐精密油压大水磨 r

r r
r

r r 磨床型号 r

r r
r

r r HF-AS3060 r

r r
r

r r *3A：左右油压换向，前后自动，上下快速 r

r r *AS:左右油压换向，前后自动，上下(伺服)自动 r

r r
r

r r 磨床属性 r

r r   r

r r ——一体式NC操作面板—— r

r r @无需程序编写，直接输入加工参数即可，简单、易学、操作方便 r

r r @将倍率开关选择OOF档，点选相应参数后旋转电子手轮即可进行参数的加减设置 r

r r @磨削参数的设置可以再自动磨削中无须停止，动能修改立即生效 r

r r @多重削磨方式【S型进给 切槽单边下刀 切槽双边下刀 Y轴单边进给 Y轴双边进给】任意选择 r

r r @工件自动磨削结束后按照推刀参数数据自动提升磨头至设定数据，方便用户取放工件再次进行加工。 r

r r   r

r r ——较传统机床优点—— r

r r @一人多机的操作模式可以大大降低人工成本 r

r r @磨削程序的模组化让工人的操作更简捷、便利 r

r r @一体式NC面板的设计直接提高面板使用寿命和防护等级IP66，更适应于个各种恶劣的工作环境 r

r r @MCU嵌入式控制系统根据平面磨床量身开发，较PLC控制具有参数简易化设置、操作更简单、光栅集成化设计、故障自我诊断功能清楚。 r

r r @故障自诊断功能通过数码显示设备故障位置，方便客户对设备故障的自我排除。 r

r r   r

r r 磨床参数 r

r r
r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 项目 r			r 单位 r	r HF-AS3060 r
r 工作范围 r	r 工作台面积 r		r mm r	r 300×600 r
	r 工作面至主轴中心最大距离 r		r mm r	r 600 r
	r 左右有效行程 r		r mm r	r 600 r
	r 前后有效行程 r		r mm r	r 300 r
	r 工作台最大承受重量   r		r kg r	r 350 r
r 进刀位移 r	r 上下 r	r 手轮进刀  r	r mm r	r 1圈  2  r
			r mm r	r 1格  0.005 r
		r 自动进刀(AS型)  r	r mm/t r	r 0.001-0.04(AS型)  r
		r 快速移动  r	r mm/min r	r 380(50HZ)/460(60HZ)选配 r
	r 前后 r	r 手轮进刀 r	r mm r	r 1圈  5 r
			r mm r	r 1格  0.02 r
		r 自动进刀 r	r mm/t r	r 0.1-10 r
		r 快速移动 r	r mm/min r	r 900(50HZ)/1100(60HZ) r
	r 左右 r	r 工作台移动速度 r	r m/min r	r 5-25m r
r 砂轮 r	r 砂轮尺寸(外径*宽度*内径) r		r mm r	r 355×38×127 r
	r 主轴 r		r r.p.m r	r 1450(50HZ)/1800(60HZ)选配 r
	r 噪音值 r		r db r	r 〈78 r
r 驱动电机 r	r 主轴马达     r		r HP r	r 5/7.5(选配) r
	r 油压马达   r		r HP r	r 2 r
	r 前后自动马达    r		r w r	r 150 r
	r 上下快速马达(3A型) r		r w r	r 150 r
	r 上下伺服马达(AD型) r		r kw r	r 0.75 r
	r 冷却马达 r		r HP r	r 1-8 r
r 机械尺寸 r	r 机械高度  r		r mm r	r 1850 r
	r 操作空间(长×宽) r		r mm r	r 3000×2550 r
r 运输 r	r 装箱尺寸(长×宽×高) r		r mm r	r 2300*1800*2200  r
	r 重量 r		r kg r	r 1850 r

r r   r

r r *由于不断研发改进，以上数据均已实际参数为准*   r

r r
r

r r

r
• r r 关于保修 r
  r
r
• r r  保修说明：凡在我司购买产品的，均享有一年的保修期(自购机之日起计算) r
  r
r
• r     a.在保修期内，因产品本身质量引起的故障，请顾客持保修卡正本或购机发票传真至我司的维修中心享受保修服务 r
r
• r     b.不接收由于自行改装或加装其他功能后出现故障的机器 r
r
• r     c.维修时须由维修中心的负责人核对机器编号和主轴编号 r
r
• r     d.保修卡不得涂改，否则以作废处理 r
r
• r   请妥善保管保修卡，遗失不补 r
r
• r r   以下情况恕不免费维修 r
  r
r
• r     a.无保修卡及有效发票 r
r
• r     b.由于坠落、挤压、进水，受潮及人为造成的损坏 r
r
• r     c.由于水灾、火灾、雷击等自然灾害造成的损坏 r
r
• r     d.不按照产品说明书的维护说明引起的产品故障 r
r
• r     e.由非我司授权的维修中心维修过的机器 r
r
• r     f.消耗品不在保修范围内 r
r
• r     g.产品上表明的型号、编号已经更改删除、移动或不可辨认 r
r
• r     h.以上所列，若有变更，以本公司新制定的有关规定为准 r
