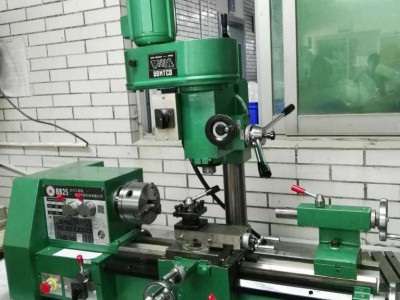

产品说明:BB22A型多能工具机一种能自动进给的，以车削功能为主体的并具有钻、铣功能的家用加工机床。能在黑色金属、有色金属、塑料及其他材料上，进行轴类零件、套类零件的车削和镗孔加工，还能车削常用的公制、英制螺纹，利用钻铣头实现钻孔，绞孔，铣槽，铣平面等加工，装上带分度板的回转分度头还能铣削1.25模数以下的正齿轮和其它分度工件。本机结构简单、造型美观、性能安全可靠，操作维修方便。是广大家庭业余爱好者进行维修各种家用车辆、庭园机具及制作家庭器皿和工艺品的理想加工设备。也广泛适用于个体作坊，小企业、实验室和船舶的随航维修。 主要规格 Main Specifications 车削床身上**大回转直径 Max.swing diameter over bed 220(mm) 刀架上**大回转直径 Max.workpiece diameter over carriage 115 **大工件长度 Max.length of workpiece between centres 450 **大切削长度 Max.cutting length 420 主轴锥孔锥度/通孔 Taper of hole in spindle/Hole MTNo.3/φ20 主轴转速范围 Range of spindle Speed (6steps) 6级120-2000r.p.m 纵向进给量范围 Range of carriage longitudinal feed per revelution of spindle 0.05-0.1mm/r 车削 公制/英制 Range of screw thread(metric/inch) 螺纹 20kinds 20级0.2-3.5/8-56.t.p.i 范围 模数 Range of screw thread(mod) 10kinds 10级0.1-1.25 电机 Motor 0.37;0.55KW; 钻削铣削**大钻孔直径 Max.drilling diameter 16 **大立铣刀直径 Max.diameter of vertical milling cutter 20 **大立铣刀盘直径 Max.diameter of vertical milling face 63 主轴锥孔锥度 Taper of hole in spindle nose MT No.3 主轴箱移动行程 Max.distance between spindle box 160 主轴套筒移动行程 Max.quill movement of spindle 80 主轴箱水平回转角度 Max.horizontal rotation of spindle box around column ±180° 主轴箱左右倾斜角度 Max.inclination of spindle box (left right) ±90° 主轴转速范围 Range of spindle speed (4steps) 4级400-1640r.p.m 电机 Motor 0.37;0.55KW; 重BB22A-1 Machine net weight 1285KgBB22A-3 205Kg 随机附件 Standard Accessory **莫氏 No.2 Centre Morse No.2 1pc **莫氏 No.4 Centre Morse No.4 1pC 内六角扳手 Inner hex. spanner 1pc 单头扳手 Single head spanner 3pcs 挂轮 Change gear 1set“T”槽工作囊 "T" slot tavle（用于BB22A-3型）(use for Model BB22A-3) 1pc 选购 Optional Accessor y四爪卡盘φ125 Four jaw chunk 1set 跟刀架 5-30 Follow rest 1set 中心架 5-50 Steady rest 1set 带接丙钻夹头 φ1-13 莫氏 No.3 Drilling jig with shank 1set 铣夹头 4，5，6，8，10，12，14，16 Milling jig 1set 平口钳90mm Plain vice 90 mm 1set 带分度盘回转工作台 Rotary table with indexing plate 1set 挂轮 Change gear Z40,Z45,Z55,Z60,Z75,Z80,Z110 1set 机座 base frame 1set
