QA-DX-2008机床电气故障考核柜 型号：QA-DX-2008 品牌：济南奇安牌 概述 QA-DX-2008系列机床电气考核装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学演示、考核而研制的设备。根据实际电路仿真设计，所有故障都是模拟或类同机床实际工作时出现故障，具有一定代表性。考核台人为隐蔽地设计了几十项故障，学生借助原理分析，全方位真实的机床电气故障排除训练，教学效果显著。
![]()
技术性能 输入电源：AC380V±5%(三相五线) 50±1Hz 额定电流：5A 相对温度：-5℃～40℃ 相对湿度：＜75%（25℃） 外形尺寸：750×550×1800mm-780×580×1830mm 技术参数： 1、输入电源: 三相四线380V交流电源电流型、电压型漏电保护器：对漏电现象进行保护，使装置自动跳闸，切断电源。故障开关箱：设有故障设置开关，可设置几十种短路开路故障； 2、结构：考核柜为铁质双层亚光密纹喷塑结构，坚固耐用。 规格(mm)：700×370×1700 3、工作环境: 温度–10℃－+40℃，相对湿度＜85％ 4、装置容量：＜1000VA （一）采用故障设置板和故障排除板分开的方式，避免学生只根据故障开关状况判断故障。 设备装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警错误排除故障的总次数。为学生实验技能的考核提供一个统一的标准。 （二）设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证设备的安全。 设备由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。必须装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源；必须装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。必须设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保设备安全。 （三）以标准的配电柜为主柜，合理利用柜体的双面空间位置，并且把所有控制部分放到了柜体内，方便学生操作。每柜安装四种不同的机床电气线路，四种不同的机床电气线路是Z3040钻床电路，C6140车床电路，X62W铣床电路，T68镗床电路；每种机床电路均模拟实际机床故障人为设置多项电气故障，让学生熟悉、掌握各种机床电路的电气控制原理、操作以及机床电气线路常见的电气故障的分析与检修。 （四）配附属电机组(三相380V/180W)电机4台。
考核项目 1、认识低压电气的结构 2、C6140普通车床电气控制培训 3、C6140普通车床电气线路排故考核 4、X62W万能铣床电气控制培训 5、X62W万能铣床电气线路排故考核 6、T68卧式镗床电气控制培训 7、T68卧式镗床电气线路排故考核 8、Z3040B摇臂钻床电气控制培训 9、Z3040B摇臂钻床电气线路排故考核 10、通过操作机床，掌握常用机床的操作方法 11、维修电工机床电气排故考核

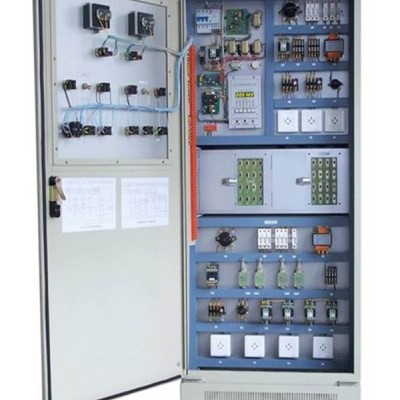

装置的基本装备 装置按照标准电气控制柜设计制造(规格：750×550×1800mm-780×580×1830mm)，充分利用双面空间位置，柜内装有定时器及误操作报警记录仪；装置设有电流型、电压型漏电保护装置；过流保护装置。 柜门内侧安装电压表、电流表、旋转开关、控制按钮、各种指示灯，实验用各种电机（配备专用电机柜）。柜内安装各种机床电路，并附有电路图。实现一柜多套机床电路的功能。 柜内设置的电路必须采用故障设置板和故障排除板分开的方式，设置、排除故障只需拨动开关即可，方便培训考核。 分两种型号： BR-202B-1型：配180W三相异步电动机4台 Z35摇臂钻床电路 故障考核12项 Ca6140卧式车床电路 故障考核11项 X62W万能铣床电路 故障考核15项 电动芦葫电路 故障考核8项 BR-202B-2型：配180W三相异步电动机4台 CW661638车床电路 故障考核11项 M7120平面磨床电路 故障考核15项 T68卧式镗床电路 故障考核16项 Z3050钻床电路 故障考核12项
