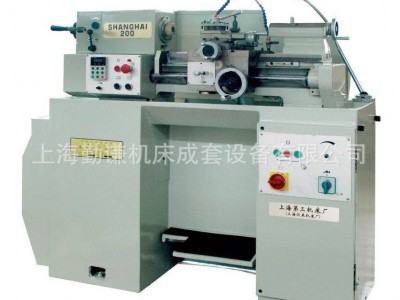

上海第三机床HYK20 数控车床 上海仪表机床厂HYK20 数控车床

HYK20 数控车床详细说明： 主要特点：双层墙板结构抗震性能优异，两侧宽敞斜槽排屑顺畅，为大切削和精密切削提供坚固的基础；X,Z轴采用独特的倒燕尾淬硬导轨，能有效地控制热变形使机床获得很高稳定性和重复定位精度；组合式主轴箱采用前3后2轴承配置和无键联接，确保机床获得最大刚性，转速及加工精度；Z轴滚珠丝杠采用双层保护措施，并使各处滑动导轨和滚珠丝杠都获得强制润滑。注：此为原上海仪表机床厂生产的系列产品。主要规格及技术参数 Main Specifications and Technical Parameters 项目 单位 参数值 HYK20 HYK20L 床身上最大回转直径 mm Φ200 Φ200 中拖板上最大回转直径 mm Φ100 Φ100 最大工件长度 mm 180 180 最大棒料直径 mm Φ28 Φ28 最大卡盘直径 mm Φ160 Φ160 中心高 mm 48 48 主轴通孔直径 mm Φ40 Φ40 主轴内孔锥度 莫氏 5号 5号 主轴鼻端尺寸（大端） mm 外径Φ110，内径Φ60 外径Φ110，内径Φ60 主轴转速范围（无极） 国产轴承，标配 r/min 100-,4000 100-,4000 进口轴承，选配 r/min 100-4500 100-4500 高速主轴，选配 r/min 100-6000 100-6000 主动机功率 变频 KW 3 3 进给速度范围 X轴 mm/min 1-4000 1-4000 Z轴 mm/min 1-4000 1-4000 快速移动 X轴 mm/min 12000 18000 Z轴 mm/min 10000 18000 进给电机 X轴 N.m 4 4 Z轴 N.m 4 4 行程 X轴 mm 220 220 Z轴 mm 260/300 300 最小进给设定单位 X轴 mm 0.0001 0.0001 Z轴 mm 0.0001 0.0001 螺纹加工范围 公制 mm 0.25-4 0.25-4 英制 牙 /英寸 6-56 6-56 导轨形式 硬轨 线轨 刀架形式 标配 排刀式 排刀式 选配 德国八工位电动回转刀架 最大刀杆尺寸 标配 mm 排刀16*16，内孔Φ16 16*16，内孔Φ16 选配 mm 回转刀架16*16，内孔Φ16 标准机床总电器容量 KVA 8.4 8.4 冷却泵 L/min 50 50 机床外形（长*宽*高） mm 1500*1170*1660 1550*1250*1560 机床外包装尺寸（长*宽*高） mm 1830*1320*1920 1830*1320*1850 标准机床净重/ 毛重 KG 1300/1500 1300/1500 工作精度 Working Accuracy 项目 单位 参数值 主轴轴端的卡盘定位锥面的径向跳动 mm ≤0.01 主轴锥孔（莫氏5号）轴线的径向跳动（轴端处） mm ≤0.01 主轴的周期性轴向窜动 mm ≤0.01 定位精度 X轴 mm ≤0.016 Z轴 mm ≤0.016 重复定位精度 X轴 mm ≤0.006 Z轴 mm ≤0.006 精车试件（H62黄铜）外圆的圆度 mm ≤0.003 精车试件（H62黄铜）外圆的表面粗糙度Ra μm ≤0.8 特殊配置 Selectable Configruation 1．北京FANUC OI MATE TD二轴或三轴伺服数控系统 2．5液压三爪卡盘/弹簧夹头快速夹紧装置 3．气动液压弹簧夹头快速夹紧装置 4．HYK20可选配德国SAUTER八工位卧式电动刀架或国产四工位立式电动刀架 5．. HYK20可选配气动尾座或手动尾座 6．机械拉料装置，输送装置 7．日本进口主轴轴承 8．高速主轴单元 9．台湾丝杆 10. 各种非标刀架 11．各种非标弹簧夹头
