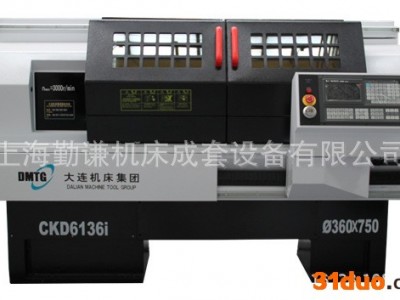

大连机床厂CKD6136i平床身数控车床 36数控车床 高精度斜导轨数控车床

主要技术参数

1.技术规格

床身上最大工件回转直径 φ360 mm

刀架上最大工件回转直径 φ180 mm

最大工件长度 750mm

最大加工长度 620mm

最大车削直径（立式四工位刀架） φ360 mm

主轴中心高 186 mm

床身导轨宽度 300 mm

2.主传动

变频电机驱动无级变速

主电动机（变频电机） 5.5kW

主轴孔直径 φ52 mm

主轴孔锥度 莫氏6号

主轴头 A2-6

主轴前端轴承内径 φ90 mm

主轴转速范围(无级变速) 120～3000 r/min

3.尾座装置

尾座套筒直径 φ63 mm

尾座套筒行程 130 mm

尾座套筒锥孔锥度 莫氏4号

4．进给系统

刀架最大行程 横向(X) 230 mm

纵向(Z) 625mm

滚珠丝杠直径×螺距 横向（X） φ20×5 (mm)

纵向（Z） φ32×5 (mm)

横向切削力（连续）横向（X） 2500 N

纵向切削力（连续）纵向（Z） 5000 N

横向快速进给 10000mm/min

纵向快速进给 12000mm/min

定位精度 横向（X） 0.03 mm

纵向（Z） 0.04 mm

重复定位精度 横向（X） 0.012 mm

纵向（Z） 0.016 mm

工件加工精度 IT6～IT7

工件表面粗糙度 Ra1.6

5．刀架装置

电动立式四位刀架

刀架电机 功率 90 W

转速 1400 r/min

刀杆截面 20×20 mm

重复定位精度 0.008 mm

6．电源装置

电源形式 交流三相/380 V±10% /50Hz±2Hz

用电容量 16KVA

7．冷却系统

水箱容积 20L

冷却泵电机功率 90 W

冷却泵流量 25 L/min

8．机床外形尺寸及重量

机床外形尺寸(长×宽×高) 2300×1480×1520mm（750型）

机床净重 1800 kg （750型）

公司：上海勤谦机床成套设备有限公司

（经销国内外名优机床） 地址：上海市浦东新区新场坦直镇申江南路5105号

联系人：吴永菊135645749电话：021-58181201

传真：021-58181201

欢迎新老客户来电咨询！
