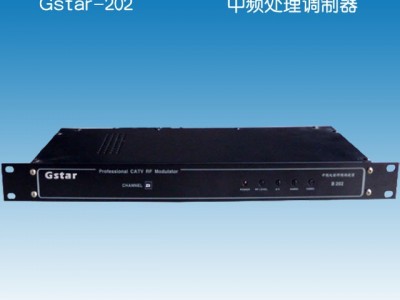

r r r r r r 前面板 r r r r r r 产品名称: 固定邻频调制器Gstar-202B型r产品信息:
r固定频调制Gstar-202B型,专门设计用于普级型的有线电视的前端设备;采用美国成熟的锁相蕊片,图象、伴音CPU双锁相,配合四腔螺旋带通滤波器输出,具有高指标、高可靠性和优良的性能价格比。输出频率47-230MHz(CH 1-12 ZB 1-8)可选,产品也可应用于闭路电视系统和安防监控系统。
r性能特点:
r■ 前面板显示输出频道,方便快捷的面板调节功能。
r■ 锁相环路控制,CPU 双锁图像伴音。
r■ 高指标、高可靠性,具有优良的性能价格比。
r技术参数:
rr r r r r
| r 项目r | rr 单位r | rr 参数r | r
| r 可选频率范围r | rr MHzr | rr 47-230r | r
| r 输出电平范围r | rr dBr | rr 93-113r | r
| r 输出阻抗r | rr Ωr | rr 75r | r
| r 邻频带外抑制r | rr dBr | rr >60r | r
| r 带内平坦度r | rr dBr | rr <1.0r | r
| r 视频调制度r | rr %r | rr ≥87.5r | r
| r 伴音中频r | rr MHzr | rr 6.5/6.0/5.5/4.5可选r | r
| r 供电r | rr ACr | rr 180-240r | r
| r 功率r | rr Wr | rr 20r | r
| r 工作温度r | rr ℃r | rr 0-40r | r
| r 外型尺寸r | rr Inr | rr 19”r | r
