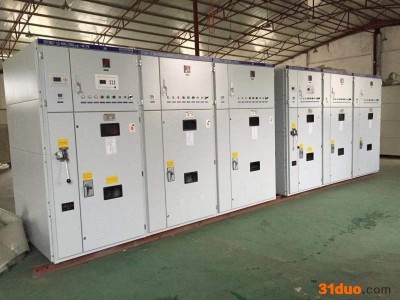

r户外箱式无功补偿成套装置ZRTBBZWr r r 该装置主要组成部分有：户外箱，成套柜体，电容器，电抗器，电容器投切开关，放电线圈，隔离开关，补偿控制器，电容器专用微机保护单元，温控风机装置，电磁锁，绝缘件等组成。r r r 产品介绍
r 该装置适用于变电站的6kv、10kv母线系统的无功自动补偿，通过对电容器组的自动投切，来实现无功的综合控制。是电力系统实现智能化的先进产品。
r 该装置安装在户外，通过电缆与系统连接，满足系统补偿要求。
r功能特点
r ◆ 户外箱式无功补偿装置将投切单元安装在一体化的箱体内，具有投资省、布局灵活、安装移动方便、占地面积小、通风良好等特点。
r ◆ 可根据用户补偿容量及补偿精度的需要选择6以下标准容量的投切单元。
r ◆ 选用体积小、使用寿命长、分断能力强电容器专用投切开关。
r ◆ 箱体采用敷铝锌板或复合板或非金属外壳，具有极强的抗辐射、抗爆晒的性能，隔热能力好，具有较强的机械抗拉、抗弯强度，抗冲击性能好。
r ◆ 实现变电所建设工厂预制化，缩短了设计制造周期，现场只需少量的安装调试，缩短了建设周期，施工周期短、运行费用低。
r ◆ 根据用户现场系统谐波配置不同电抗率的电抗器，限制合闸涌流及抑制系统的谐波电流。
r ◆ 可根据用户无功需求对电容器组进行自动投切。
r ◆ 具有欠压、过压、过流及三相不平衡电压保护及差流保护等功能，故障时切除该组电容器并闭锁，不影响其它电容器组的正常运行。r r r 使用条件
r ◆ 环境温度：－40＋45℃，24小时内平均温度不超过＋35℃。
r ◆ 海拔高度：不超过2000米，高于2000米采用高原型产品。
r ◆ 湿度：日平均值不大于95%，月平均值不大于90%。
r ◆ 抗震：不超过地震烈度为8度。
r ◆ 安装场所：使用地点不允许有**危险介质，周围环境中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有严重的霉菌存在。r r r 技术参数
r ◆ 系统额定电压：6～10kv
r ◆ 额定频率：50～60hz
r ◆ 电容器组数：5组以下等容或不等容投切
r ◆ 额定容量：100-10000KVAR
r ◆ 单组**大容量：2000kvar
r ◆ 控制电压：ac220v或dc220v
r ◆ 采样电流：*/5Ar r r ◆ 采样电压：100vr r r
r r r ◆ 补偿容量可根据用户要求任意配置。
r ◆ 补偿容量的选择，应尽可能减少回路数并尽可能采用等容投切的方式。
r ◆ 需要有载调压时，控制器可增加按电压优先原则投切功能。
r ◆ 电抗器仅用于限制涌流时，电抗率取0.1%～1.0%；用于抑制5、7次及以上谐波时，电抗率取5%～6%；用于抑制3次及以上谐波时，电抗率取12～13%。
r ◆ 投切开关可选用电容器专用投切开关；也可选用jcz8型高压交流真空接触器。
r ◆ 用户供电系统中无电容柜馈线开关时，可增加进线开关柜。
r ◆ 用户供电系统中有电容柜馈线开关时，可根据用户要求增加隔离开关，形成明显断点，便于检修。r r r 订货须知
r ◆ 系统额定电压、补偿总容量、投切组数、每组投切单元的容量、数量等。
r ◆ 电缆进线一般为下进线，如采用电缆上进线或母线桥架进线时请特殊说明。
r ◆ 单只电容器200kvar以上，采用内熔丝保护，不宜加装外熔丝，如用户要求安装外熔丝需特殊说明。
r 用户有特殊要求在订货时说明。r r
