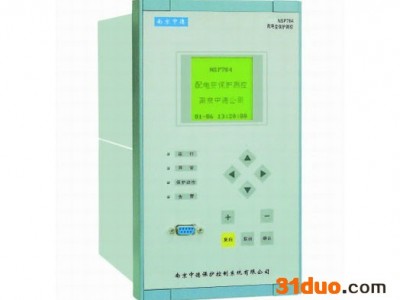

rrr 第 1 章 概述rr1.1 应用范围rNSP712变压器差动保护装置适用于110kV及以下电压等级的双圈、三圈变压器**大可以支持5侧差动。
r1.2 保护功能配置
r表1.1 NSP712差动保护装置保护配置表
r保护元件 配置方式 备 注 差动 保护
r差动速断保护
r比率差动保护
r差流越限告警
r只发信
rCT断线告警及闭锁差动保护
r可选择是否闭锁差动 低压1分支
r过流保护
r2段，每段3时限
r低压2分支
r过流保护
r2段，每段3时限
r1. 辅助功能
r 自检功能
r 直流掉电告警
r 硬件回路在线检测
r 事件记录包括512次开入变位报告, 512次自检报告和512次操作报告
r 扰动记录包括120次故障报告和120次故障录波（扰动记录格式同国际标准的COMTRADE文件兼容）
r 支持多种对时方式：分脉冲（1PPM），秒脉冲（1PPS），IRIG-B码。
r2. 通信功能
r 3个以太网接口支持IEC 61850或 IEC 60870-5-103规约
r 1个RS-232通信串口用于打印
r 1个RS-485（EIA）差分总线接口用于对时信号输入
r IRIG-B码对时接口可选光纤接口
r 1个以太网口可以同辅助软件NSRTools连接用于测试和配置装置
r1.3 产品特点
r 高性能的硬件设计平台，中央处理器CPU加数字信号处理器DSP的模块化设计。装置设有保
rNSP712 变压器保护装置技术和使用说明书
r2
r护起动元件，只有保护起动元件动作才能开放出口继电器正电源，从而真正保证了任一器件损坏不致于引起保护误动。
r 高速40点采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告和事件记录的实时整理。
r 装置采用整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
r 采用Y ->Δ变换调整变压器各侧CT二次电流相位，励磁涌流闭锁判据采用分相制动。
r 利用零序电流分量，合成专门用于励磁涌流识别的电流；利用故障波形与非对称涌流、对称涌流的各自特点，综合谐波、间断、对称特征准确的区分励磁涌流和故障电流，保证空投时可靠闭锁，空投于故障快速动作。
r 识别变压器运行状态，分析变压器故障前后系统各个参量的变化情况，提高变压器正常运行状态下，发生区内故障，比差保护的动作速度。
r 比率差动元件采用协同工作的多段差动继电器，保证区内故障灵敏快速动作；区外转区内故障快速动作；区外转区内小故障及相角拉开情况下，灵敏动作。综合提高了比差元件的动作速度、灵敏度和可靠性。
r 采用特有的CT饱和判据，综合利用时差法、线性区以及差流波形间断的特性，准确识别各种区内外CT饱和状态，并实现区内故障CT饱和时能可靠动作、区外故障CT饱和可靠不动、区外转区内可靠不拒动。
r 完善的装置自检策略。
r 友好的人机界面。
