2.对主道及道岔可进行 方位捣固作业，作业效率高、作业无死角,尤其适合提速线路利用列车间隙的维修捣固。 ND-4.2×4型内燃软轴高频捣固机技术性能： 1?动力功率：6.6kW 2?发动机转速： 3600r/min 3?振动频率： 150Hz 4? 大激振力： 4.2KN×4 5 工作振幅: 2mm 6?生产效率： 220根/组??小时 7?整机质量： 163kg 参数：汽油机 型号：GX390空冷四冲程 气 缸 排 量：389ML 输出功率：9.6Kw/3600（r/min） 扭 矩：20.1N·m/2500(r/min) 燃 油 消耗率：（g/(Kw·h)）≤374 重量：31㎏ 振 动 频 率：150HZ 振 幅：1.25㎜ 激 振力：4.2KN×4 振捣 直径：50㎜ 总 重：164㎏功 率：9.5kW 内燃高频软轴捣固机，是一种新型铁路养路机械，该机具适用于铁路线路道砟道床的捣固作业，使用时可利用列出间隔作业，上下道方便，可靠，对正线线路及道岔可进行 方位捣固作业。具有捣固质量好、作业效率高、作业无死角等特点，是线路维修、新铺线、道砟清筛后道砟捣固及道岔捣固作业的机具。 ND-4.2×2型内燃软轴高频捣固机技术参数 汽油机 型 号：GX160空冷四冲程（S型） 气 缸 排 量：163ml 输出功率：3.05Kw/3600（r/min） 扭 矩：8.6N·m/2500(r/min) 燃 油 消耗率：（g/(Kw·h)）≤395 重量：15㎏ 振 动 频 率：150HZ 振 幅：1.25㎜ 激 振力：4.2KN×2 生 产 效 率：100-130根/组小时 振捣 直径：50㎜ 总 重：58㎏ 安装维护： 1.保养 每日班工作后进行：1)擦净灰尘、油污;2)拧紧各部紧固件;3)按汽油机说明书对汽油机进行保养。 ?? 2.检修 在使用300小时之后，对捣固机需要进行 面检查：1)拆开振动体主轴，检查轴承是否完好;2)打开皮带罩，检查皮带是否完好;3)检查皮带张紧度是否正常。 ?? 3.软轴振动体使用寿命 在正确的使用方法下，软轴振动体捣固线路长度为小于5km。 ND-4.2×2型内燃软轴高频捣固机基本结构与工作原理
工作原理：ND-4型内燃软轴捣固机是以内燃发动机为动力，通过三角带分别驱动捣固镐主轴，使动力传递到振动体上，即可实现捣固作业。

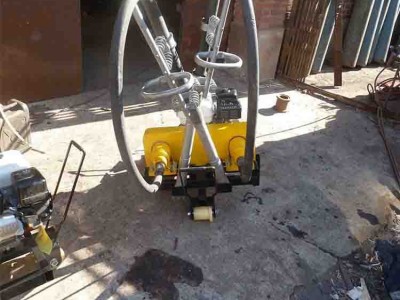

ND-4.2×2型内燃软轴高频捣固机基本结构如下：1内燃发动机、2皮带轮罩、3皮带轮、4捣固主轴、5振动体6、底架、7张紧装置
ND-4.2×2型内燃软轴高频捣固机使用与维护
1、 详细阅读内燃汽油机说明书。
2、 内燃汽油机按说明书加适量机油和汽油。
3、 在汽油机启动前，检查振动体主轴和振动体是否连接好，如振动体和主体分开、将振动体头插在振动主轴上，拨起定位销，对准主轴插进后，放下定位销，旋转振动体外套，使定位销插入振动体外套即可。
4、 在汽油机启动前，将振动体从底架上拿下来，放在位置，按汽油机说明书方法启动汽油机。
5、 将油门加大，检查振动体是否有振动，在正常情况下开始捣固。
6、 在停机前，先减小油门，再关闭开关，将振动体放到底架各自插孔上。
7、 检查各部位是否有松动，螺钉是否有紧固。
8、 在存放中，注意将燃油阀关上，以防汽油泄露，发生危险。
9、 在运输过程中，必须放掉汽油和机油，以防发生危险。
10、在存放中注意防湿、防潮。
ND-4.2×2型内燃软轴高频捣固机保养与检修
1、保养
每日班工作后进行，具体内容如下：
1）擦净灰尘、油污。
2）拧紧各部紧固件
3）按汽油机说明书对汽油机进行保养。
2、检修
在使用300小时之后，对捣固机需进行 面检查。具体内容是：
1） 拆开振动体主轴，检查轴承是否完好；
2） 打开皮带罩，检查皮带是否完好。
3） 检查皮带张紧度是否正常。
3、软轴振动体使用寿命
在正确的使用方法下，软轴振动体捣固线路长度为小于5km。
