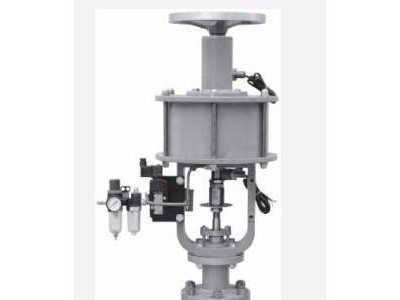

r ZSPC气动活塞切断阀r

rr 产品概述
rZSPC型气动活塞二位式调节阀是生产过程自动化系统中执行机构的一种，它与电磁阀、大功率减压阀等配套使用，可以对自动化系统中输出管道**动介质进行自动切断或安全放空。由于具有结构简单、操作方便、使用可靠、快速启闭等特点，可以广泛地应用在石油、化工、冶金等工业生产部门。
r气动活塞二位式调节阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质无颗粒的液体或气体。r

rr
r结构特点
r1、气动活塞二位式调节阀由二位调节机构及气动活塞
r执行机构组成：
r(1)切断机构采用直通截止形式。
r(2)执行机构的形式为活塞式、单气源。
r2、整机作用方式：DN25~200为气开式。(DN20~100有气关式)
r3、气动活塞二位式调节阀的公称压力为PN1.6，2.5，4.0,6.4。
r4、气动活塞二位式调节阀的额定信号压力为500kPa。若介质压力小于公称压力时，信号压力允许小于额定信号压力。
r5、阀的流量特性曲线为两位快开式。r

rr 作用原理r

rr 当500kPa的信号压力通入气缸，推动活塞，推杆下移，实现气动切断阀的开(DN25~200)，闭(DN10~100)。反之当电磁阀换向，气缸上方压力排空，执行机构上方的弹簧将活塞及推杆提起，实现气动切断阀的闭(DN25~200)，开(DN20~100)。手轮机构用在当气源发生故障或信号压力减少阀芯不能正常移动的场合。气动操作前，应先将手轮按反时针方向转到不动为止。r
