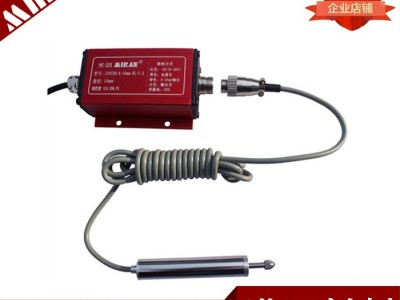

米朗LVDTC-10mm LVDT位移传感器 LVDT差动变压式位移传感器 位移传感器

简单介绍：
rLVDT位移传感器四线制采用集成单芯片解决方案，具有出色的性能。LVDT20同量程长
r
r度可缩短三分之二，特别适用于安装空间狭小的场合！测头采用高硬度的耐磨材料氮化硅陶
r
r瓷，测轴移动部分采用精密导轨。位移传感器外配变送器可输出标准的直流信号，LVDT位
r
r移传感器四线制变送器采用单电源+9～36V DC隔离供电。可输出信号4-20mA，0-
r
r5V,0-10V或±5V,±10V等多种信号可供选择。
r详情介绍：
r一、LVDT位移传感器四线制概述
r差动变压器式位移传感器（LVDT）具有精度高，动态特性好，工作可靠，使用方便等特点
r
r。适用于质量控制和计量应用中的高精度，高重复性的测量。可广泛应用于航天航空、机械
r
r、建筑、纺织、铁路、冶金、塑料、化工以及科研院校等国民经济各行各业，用来测
r
r量伸长,振动,物体厚度，膨胀等的高技术产品。
r
rLVDT位移传感器四线制采用集成单芯片解决方案，具有出色的性能。LVDT20同量程长
r
r度可缩短三分之二，特别适用于安装空间狭小的场合！测头采用高硬度的耐磨材料氮化硅陶
r
r瓷，测轴移动部分采用精密导轨。位移传感器外配变送器可输出标准的直流信号，本四线制
r
r变送器采用单电源+9～36V DC隔离供电。可输出信号4-20mA，0-5V,0-10V或±5V,±
r
r10V等多种信号可供选择。
r
r二、LVDT位移传感器特点
r★测笔外径Φ8mm，Φ15mm，Φ20mm可供选择
r★探头为氮化硅陶瓷球，耐磨性好
r★测量范围由0-100MM ,分辨率高，重复性好
r★无滑动触点，使用寿命长
r★四线制电源隔离4-20mA电流输出，0-5V、0-10V或±5V、±10V电压输出
r
r三、LVDT位移传感器应用领域
r●轴径跳动检测                       ●纺织机械检测
r●阀门位置检测与控制                 ●辊缝间隙测量
r●车辆制动装置磨损测量               ●机器人、精密位移测量
r●汽车零件在线检测                   ●机床及工具定位、液压缸定位
r●桥面移位检测                       ●地铁地道工程防护
r四、性能参数
rrr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r rr

r r 位移量程 r r	r r 2.5mm,5mm,10mm,15mm,20mm,25mm,40mm,50mm,100mm r r
r r 输出信号 r r	r r 4～20mA，0～5V, 0～10V,±5V,±10V r r
r r 分辨率 r r	r r ≤0.1um r r
r r 线性误差 r r	r r ≤±0.25%FS r r
r r 重复误差 r r	r r 可达1um r r
r r 供电电源 r r	r r +9～36VDC可选择 r r
r r 工作电流 r r	r r 电流30～80mA r r
r r 动态特性 r r	r r 50Hz r r
r r 耐受冲击 r r	r r 250g/11毫秒 r r
r r 振动允限 r r	r r 10g/2KHZ r r
r r 激励电压 r r	r r 3Vrms r r
r r 激励频率 r r	r r 2.5Khz r r
r r 温度系数 r r	r r 零点≤0.01%/℃ r r
r r 灵敏度 r r	r r ≤0.025%/℃ r r
r r 工作温度 r r	r r -25℃～+85℃ r r
