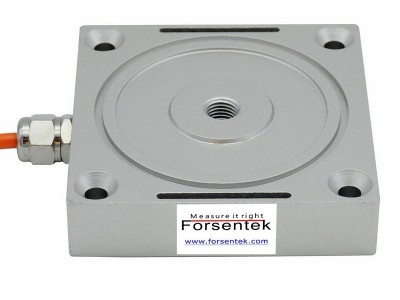

r 薄型压式测力传感器1000N/2000N压力传感器高度低测量推力传感器rrr 薄型压式测力传感器FCB-A是一款基于电阻应变式原理的压力测量传感器，传感器采用铝合金材质，高度低，易安装，测力范围有0-1000N / 0-2000N可选，位于压力传感器中心的M8螺纹孔为受力点，通过安装螺杆可以实现压力测量、拉力测量及拉压双向力测量。0-5V / 0-10V / 4-20mA 输出可以通过外接传感器信号变送器来实现。薄型压力传感器FCB-A常被用于工装夹力测量，装配压入力监测，气缸推力测量，力过载保护，压力分布测试，高校力学实验等。rrr
rrr 压式测力传感器FCB-A尺寸图rrr
rrr
薄型测力传感器FCB-A订单编号：rrr FCB-A-1kN ---压力测量范围：0-100kgf/0-1000Nrrr FCB-A-2kN---测量压力大小：0-200kgf/0-2000Nrrr
薄型测力传感器FCB-A参数表rr
r r r | r 量程r | r r r 1kN 2kNr r r 100kgf 200kgfr r | r
r r | r 供电电压r | r r 3-15Vr | r
r r | r 灵敏度系数r | r r 1.5 mV/Vr | r
r r | r 零点输出r | r r <0.05mV/Vr | r
r r | r 非线性r | r r ±0.2% 满量程r | r
r r | r 滞后r | r r ±0.2% 满量程r | r
r r | r 非重复性r | r r ±0.1% 满量程r | r
r r | r 蠕变（10min）r | r r ±0.1% 满量程r | r
r r | r 安全过载r | r r 150% 满量程r | r
r r | r 极限过载r | r r 200% 满量程r | r
r r | r 温度补偿范围r | r r -10...+40℃r | r
r r | r 使用温度范围r | r r -20...+60℃r | r
r r | r 零点温度漂移r | r r ±0.03%满量程/℃r | r
r r | r 灵敏度温度漂移r | r r ±0.02%满量程/℃r | r
r r | r 输入阻抗r | r r 750±30 欧姆r | r
r r | r 输出阻抗r | r r 700±10 欧姆r | r
r r | r 绝缘阻抗r | r r >2000M 欧姆r | r
r r | r 传感器材质r | r r 铝合金r | r
r r | r 防护等级r | r r IP62r | r
r r | r 导线r | r r 4*3000mm 4芯屏蔽线r | r
r r | r 接线r | r r r 红-电源正 黑-电源负 绿-信号正 白-信号负r r | r
r r
rr 薄型压式测力传感器1000N/2000N压力传感器高度低测量推力传感器rrr
rrr 测力传感器量程选择：rrr rrr 额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力值上限。rrr 测量范围：如额定量程为1000N的压力传感器的测力范围是0~1000牛，额定量程为2000N的传感器的测量范围是0~2000牛。rrr 相对精度：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.2%的测力传感器，量程为2kN和1kN的都是0.2%的精度等级。rrr 精度：精度可以理解成：精度=相对精度*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为1000N和2000N的同一型号的压力传感器去测量500N的压力，量程1000N的传感器精度要比2000N的好。rrr 使用寿命：用同一型号量程为2kN和1kN的压力感测器去测量1000N的压力，量程为1kN的力传感器可以理解为满负荷工作，2kN的测力传感器为非满负荷工作，量程为2kN的测力传感器要比1kN的使用寿命更长些。rrr 一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如测力范围是800N~1500N的应用可以选择量程为2kN的测力传感器。r
