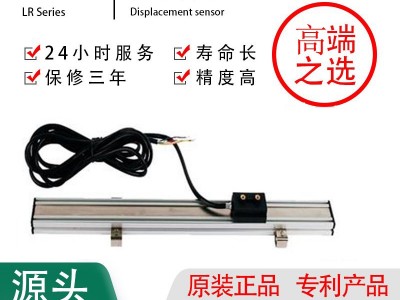

米朗滑块式磁栅尺位移传感器
米朗滑块式磁栅尺位移传感器为一体化结构设计磁栅尺位移传感器,传感器输出增量脉冲信号,方便与光栅尺位移传感器数显装置或者采集系统共用。适用于木工机械、石材加工机械、锯切机械、金属切削机床、纺织机械、印刷机械、包装机械、塑料加工机械、自动化系统、切割设备、电子组装设备、测量/检测设备等高精度长行程测量场合。 滑块式磁栅尺位移传感器主要性能参数: 型号:MSK-X-X 分辨率:5μm 工作电压:5- 30V DC 输出信号:AB相或者ABZ相脉冲信号(TTL方波,5V电压,可配24V电平扩展模块输出24V电压) 精度指标(20℃):±50μm/m 重复精度:Max. ±1个单位分辨率(单方向) 测量长度:用户指定(无限制) 安装间隙:Max. 2.5mm 移动速度:Max. 25m/s 空载电流:Max. 30mA 输出电流:Max. 50mA(每路信号) 工作温度:-20℃-- +85℃ 保护等级:IP68(IEC60529:2001) 线胀系数:17 ×10-6/K 抗干扰(EMC):Electrostatic discharge(ESD: EN61000-4-2); Radio-frequency(EN61000-4-3, EN61000-4-6); Electrical fast transient(EFT: EN61000-4-4); Surge(EN61000-4-5); Power frequency magnetic field(EN61000-4-8);
滑块式磁栅尺位移传感器型号说明: MSK-X(电线长度,单位:m)-X(有效行程长度,单位:mm)
滑块式磁栅尺位移传感器尺寸图:
