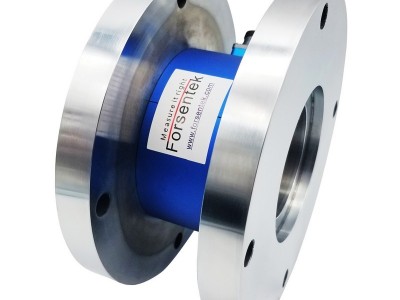

非标订做法兰式扭矩传感器0-3000牛米静态扭力传感器可定制

r 非标订做法兰式扭矩传感器0-3000牛米静态扭力传感器可定制r

rr 非标订做法兰式扭矩传感器FTN是一款基于电阻应变式原理的扭力测量传感器，扭力测量范围有0-100NM / 0-200NM / 0-300NM / 0-500NM / 0-1000NM / 0-2000NM / 0-3000NM可选，法兰式扭力传感器FTN精度高，非线性误差不超过满量程的0.25%，位于力矩传感器两端的法兰可以用来固定传感器及连接施加扭力的轴或法兰等实现扭力测量的目的，支持顺时针及逆时针方向的扭力测量。通过连接放大器可输出-5-5V，0-5V，0-10V，4-20mA标准模拟量信号以便于信号采集及控制；选配扭力显示仪表可实时显示扭力值大小。常用于扳手扭力检验，扭力疲劳测试，阀门拧紧扭力大小测量，工业装配扭矩检测，电机转矩测量，扭矩测试台，高校力矩实验等。除了标准尺寸及测量范围，福森泰科也可根据客人要求定制扭矩传感器以满足不同扭力测量要求。r

rr
rr

rr 非标订做法兰式扭矩传感器FTN外形尺寸图rrr
rrr 非标订做法兰式扭力传感器FTN参数表rrr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程r	r r 100NM 200NM 300NM 500NM 1000NM 2000NM 3000NMr r
r 供电电压r	r 3-15Vr
r 灵敏度系数r	r 1.0 mV/Vr
r 零点输出r	r ±2% R.O.r
r 非线性r	r ±0.25% R.O.r
r 滞后r	r ±0.25% R.O.r
r 非重复性r	r ±0.2% R.O.r
r 蠕变(10min)r	r ±0.1% R.O.r
r 安全过载r	r 150% F.S.r
r 极限过载r	r 200% F.S.r
r 温度补偿范围r	r -10... 40℃r
r 使用温度范围r	r -20... 60℃r
r 零点温度漂移r	r ±0.02% R.O./℃r
r 灵敏度温度漂移r	r ±0.02% R.O./℃r
r 输入阻抗r	r 700±50 ohmsr
r 输出阻抗r	r 700±10 ohmsr
r 绝缘阻抗r	r >5000M ohmsr
r 防护等级r	r IP60r
r 导线r	r 5*3000mm 4芯屏蔽线r
r 接线r	r 红线－电源正 绿线－电源负 黄线－信号正 白线－信号负r

rr 非标订做法兰式扭矩传感器0-3000牛米静态扭力传感器可定制r

rr
rr

rr 法兰式静态扭力传感器量程简介：
r额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力矩值上限。
r测量范围：如额定量程为1000牛米的传感器的测量范围是0~1000NM，额定量程为2000牛米的传感器的测量范围是0~2000NM。
r精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.25%的传感器，量程为3000NM和2000NM的都是0.25%的精度等级。
r精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为3000NM和2000NM的同一型号静态扭力测量传感器去测量1000NM的力矩，量程为2000NM的传感器精度要比3000NM的好。
r使用寿命：用同一型号量程为1000牛米和2000牛米的扭矩传感器同样去测1000NM的扭力，1000NM的扭力传感器可以理解为满负荷工作，2000NM的力矩传感器为非满负荷工作，量程为2000牛米的扭力传感器要比1000NM的使用寿命更长。
r一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量的大扭力是1500NM~2500NM，可以选择量程为3000牛米的静态扭矩测量传感器。r
