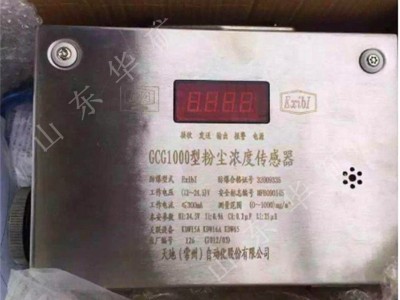

GCG1000粉尘浓度传感器产品简介： GCG1000粉尘浓度传感器用于检测煤矿井下空气的粉尘质量浓度，为本质安 全型产品。该传感器是一种智能型检测仪表，具有稳定可靠、使用方便等特 点。调零、预设K值、报警点设置等功能均可通过遥控器来实现。该传感器 具有多种标准信号制式输出，GCG1000粉尘浓度传感器能单独使用或联检后 能与煤矿安全监控系统配套使用。 GCG1000粉尘浓度传感器技术参数 防爆型式：矿用本质安全型，防爆标志为“ExibⅠMb” 测量原理：光散射原理 测量对象：含有甲烷或煤尘危险的煤矿井下 测量范围：0 mg/m 3 ～1000 mg/m 3 粉尘浓度测量相对误差：±15 % 采样流量：2 L/min 采样流量误差：不大于±2.5 % 频率信号输出 a) 200～1000 Hz b)脉冲宽度大于0.3 ms，负载电阻为1.5 kΩ，输出高电平不小于3 V，低电平不大于0.5 V 数字信号输出： a)传输接口：RS-485半双工传输方式 b)速率: 1200 bit/s c)信号工作电压峰峰值范围：1～20 V 超限输出功能：当浓度大于超限设置值时，接负载电阻1000 Ω时，能输出高低电平，高电平不小于3 V，低电平不大于0.5 V 传输距离：使用MHYBV、MHYV型电缆，单芯截面积1.5 mm 2 时，传感器与关联设备或配接设备的传输距离不小于2 km，关联设备或配接设备的显示值或输出信号值(换算成粉尘浓度值)应不超过粉尘浓度测量相对误差要求。 供电电压：DC12～24.5 V,额定工作电压DC 18 V 工作电流：≤110 mA 报警功能及误差：传感器具有报警功能，报警点可在0 mg/m 3 ～1000 mg/m 3 范围内任意设置，报警显示值与设定值的差值不超过粉尘浓度测量相对误差要求（出厂默认调至100 mg/m 3 ） 报警声级强度：在距其1 m远处的声响信号的声压级应不小于80 dB(A) 红外遥控接收功能：遥控距离不大于5 m，角度范围小于120度
