电流、电压互感器的规格、品种分超高压、高压、低压，各种变比的互感器的数量和接线方法，主要是由供电电压及供电方式来决定的。
在单相回路中仅有一个回路，这样可用一台电流互感器来测量回路中的电流，如图1所示。我们实际使用的电灯的回路中就是采用这种方式。在三相三线的电气回路中，因为没有相线和中性线间负荷，便可以用两台电流互感器，接成V型接线的方式，接二只电流表测量电流，接线所示。这种接线方法：是将两只电流表，接在二次线图的公用导线上。为了节约器材和简化接线，在三相负荷基本平衡时，也可以用一台电流互感器接一只电流表参考使用。同时在三相三线式的回路里，有时也采用三台电流互感器接成角形接线所示，分别测量三相电流。
在三相四线制供电系统中，应安装三台电流互感器分别供电流表使用，接线方式可采用星形接线图所示。

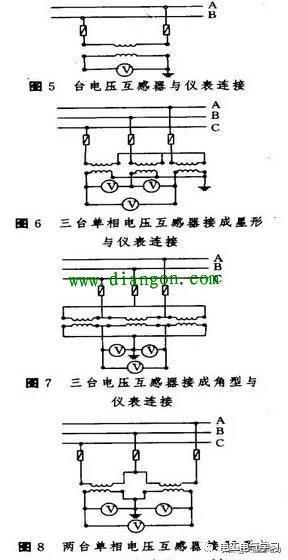

在单相回路中仅有一个回路，只须一台单相电压互感器将一次线圈接到高压电源线上，低压线圈(二次线圈)接到电压表端子上，如图5所示。在三相回路中，为了安装电能表，电力表，电流表等，以观察三相电压，可以采用三相电压互感器或采用三台单相的电压互感器组配在一起接成星形或角形接线所示。有时也用两台电压互感器接成V型接线所示。
