本文介绍了跌落式熔断器的结构，介绍了跌落式熔断器主要功能和跌落式熔断器工作原理，最后介绍了跌落式熔断器使用环境条件。

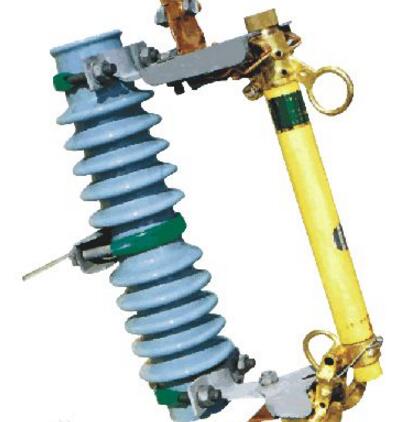

跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
熔丝管两端的动触头依靠熔丝（熔体）系紧，将上动触头推入“鸭嘴”凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在“鸭嘴”里。当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。
在现实的10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。两原因降低了跌落式熔断器的功能。现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。使得线路的跳闸率和配电变压器的故障率居高不下。
