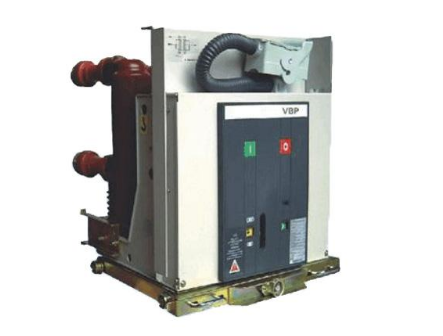

工人来说，一定会比较熟悉了。因为不管是在大小型电站，还是在工厂，高压真空断路器都随处可见。那么究竟什么是高压真空断路器？高压真空断路器又该怎样操作？大多数人肯定有这样的疑惑，为了解答大家的疑惑，小编特意编写了下面这篇文章，希望对大家有所帮助。
安装前各零件、组件必须检验合格。安装用的工位器具、工具必须清洁并满足装配要求。紧固件拧紧时应使用呆扳手或梅花、套筒扳手，在灭弧室附近拧螺丝，不得使用活扳手。安装顺序应遵守安装工艺规程，各元件安装的紧固件规格必须按设计规定采用。特别是灭弧室静触头端固定的螺栓，其长度规格绝不许弄错。装配后的极间距离，上、下出线的位置距离应符合图样尺寸的要求。
滑动件装配后应运动自如，运动磨擦处涂抹润滑油脂。调整试验合格后应清洁抹净，各零部件的可调连接部位均应用红漆打点标记，出线端处涂抹凡上林并用洁净的纸包封保护。安装一般分为前部、上部、后部。前部安装顺序是骨架入位→支柱绝缘子→水平绝缘子→托架→下母排→灭弧室与并排绝线
同轴式结构的调整。总行程若小于两者标称值之和时，意味着开关主轴转动量不够，此时应将操动机构与主轴拐臂连接的可调连杆调整得长一些;反之则调整短，使总行程基本符合要求。第二步，调整总行程中开距和接触行程之间的分配，此时只需调整各极绝缘推杆前端带螺纹的连接头长度。绝缘推杆螺纹连接头也同时用来调节三极同期性，通常用手动合、分闸方式，反复多次才能调好。
异轴式结构的调整有所不同。开距调整垫，其垫片数目可以增加。将绝缘推杆端部的螺纹连接活节旋进、旋出。旅进（即绝缘推杆两端销孔距离缩短）时变大，接触行程即减小;旋出时则反之。使连杆与活接螺栓的销孔大致吻合。再以手动分闸断路器，并将辅助开关转至刚跳断位置，亦应使连杆与活接螺栓的销孔大致吻合。再穿上销子。切断。
怎么样？看完了这篇文章，是不是感觉获益匪浅呢？是不是感觉高压真空断路器的作用很强大？答案是肯定的。如果电站或者工厂里没有高压真空断路器，发生事故的可能性就会增大，对于周围人来说那可是非常危险的。所以小编提醒各位检修断路器的电工，一定要小心细致并且注意自身安全，这样才不会给隐患有可乘之机。
