想要让你的LED开关电源拥有最佳的PCB元件布局，在进行元件布局设计之前，首先需要做的是全面考虑PCB的尺寸大小问题。当开关电源中的PCB尺寸过大时，由于印制线条太长，会导致阻抗增加、抗噪声能力下降，成本也会相应的有所增加。而印刷线路板一旦过小则散热不好，且邻近线条易受干扰。通常来看，LED开关电源通用的PCB电路板的最佳形状为矩形，长宽比为3：2或4：3，位于电路板边缘的元器件离电路板边缘一般不小于2mm。

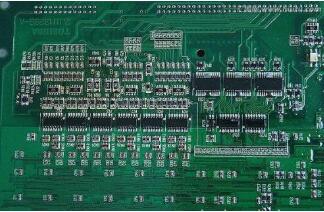

在完成了PCB尺寸的设计之后，接下来我们还需要考虑到元器件之间的分布参数问题，这一点对于在高频条件下工作的电路来说尤其重要。一般电路应尽可能使元器件平行排列，这样不但美观，而且装焊容易，易于批量生产。
在进行PCB板的元器件放置时，不要一味求快，此时需要综合考虑以后的焊接问题。这也就需要工程师合理的进行元件布局，不要把元件之间的太密集。在设计的过程中，工程师应该以每个功能电路的核心元件为中心，并且围绕核心元件来进行整体的元件布局。在布局的过程中，元器件应均匀、整齐、紧凑地排列在PCB上，尽量减少和缩短各元器件之间的引线和连接，去耦电容应该尽量靠近器件的VCC。
除此之外，在进行LED开关电源的PCB元件布局时，建议工程师们按照电路的流程来安排各个功能电路单元的位置，这样的布局能够让信号流通更加有效和快速，并使信号尽可能保持一致的方向。在进行PCB板的布局时，首要原则是保证布线的布通率，移动器件时注意飞线的连接，把有连线关系的器件放在一起。尽可能地减小环路面积，以抑制开关电源的辐射干扰。
