变压器的短路阻抗百分比,在数值上与变压器短路电压百分比相等。它是指将变压器二次绕阻短路，在一次绕阻施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压与额定电压之比的百分数。
变压器的短路阻抗值百分比是变压器的一个重要参数,它表明变压器内阻抗的大小，即变压器在额定负荷运行时变压器本身的阻抗压降大小。它对于变压器在二次侧发生突然短路时，会产生多大的短路电流有决定性的意义，对变压器制造价格大小和变压器并列运行也有重要意义。
由于这些特点，于是短路阻抗值习惯使用百分比数值。如果在某些场合需要使用实际数值计算，当然要换算。
即塑壳断路器的电压等级是多少，常见的抵押配电系统为400v，如小区住宅区，配电房的配电电压配比为10/0.4，一般采用TN-C-S或TN-S系统，变压器的中性点直接接地，当然也不排除690v，如风电场新能源发电，所以选择断路器额定电压与系统电压相适应，塑壳断路器的极限分段能力与额定电压 息息相关。
根据GB14048.2低压断路器标准，是指断路器一次短路后不要求再承受起额定电流的分断能力，后者一般为前者的百分之25，50，75，100.
塑壳断路器的额定极限分断电流ICU和额定运行短路电流ics与额定电压有关系，同一型号的塑壳断路器在不同额定电压下，其分断能力不一样，电压能级越高灭弧越困难，断路器能分断的短路电流越低。如下图塑壳断路器NSX100F，在85/415v电压下，分断能力为36kA,660/690v额定电压下为8KA。
上图画红线处的意思是断路器的额定极限短路分断能力或额定运行分断能力要大于塑壳断路器安装处的预期短路电流，例如配电变压器的容量为1250KVA，变比为10/0.4kv，阻抗电压百分比为5%，计算出低压侧预期短路电流为：1250/1.732/0.4/0.05=36KA,则选择死了断路器的短路分断能力一定要大于35KA，可以选择NSX100N型，在380/415v额定电压下其短路分断能力为50KA，大于预期短路电流36KA，满足要求。
断路器的额定电流等于额定不间断电流IuI_{u}Iu且等于约定自由空气发热电流IthI_{th}Ith,也就是断路器能连续承载且不超高温升的电流，断路器的壳架电流指断路器能装的最大的过电流脱扣器的额定电流，如NSX100断路器有两种反时限过电脱扣器的额定电流等级40A和100A，100A是NSX100F的壳架电流，反时限过电流脱扣器整定电流是根据线路计算电流和导体长期运行电流在脱扣器上整定的电流值。
⑵ 110kv最终两回进线MVA，本期工程两回进线kv侧最终四回出线，全部本期完成，其中两回为双回路供杆输电Tmax=4500h，负荷同时率为0.85
无汇流母线的接线：变压器-线路单元接线KV高压配电装置的接线方式，决定于电压等级及出线回路数。
方案一 110KV侧采用单母分段的连接方式，供电可靠、调度灵活、扩建方便，35KV、10KV采用单母分段连线，对重要用户可从不同段引出两个回路，当一段母线发生故障，分段断路器自动将故障切除，保证正常母线供电不间断，所以此方案同时兼顾了可靠性，灵活性，经济性的要求。
方案二虽供电更可靠，调度更灵活，但与方案一相比较，设备增多，配电装置布置复杂，投资和占地面增大，而且，当母线故障或检修时，隔离开关作为操作电器使用，容易误操作。
3RV6/3RV5 断路器包括 4 种规格：S00 规格、S0 规格、S2 规格、S3 规格
最大额定电流 从16A到100 A逐渐增大。交流 400 V 时适用感应电动机最大 7.5 kW到最大 45 kW。额定电压根据 IEC标准为690V，根据 UL/CSA标准为600V。
在交流负载条件下，根据不同的额定工作电压的不同来确定不同的工作额定电流。最低小于230 V的型号额定电流为10A,而额定电压为690V的型号额定电流仅为1A。直流负载工作条件下，额定工作电压为24V的时候额定电流为10A，当额定电流达到了600V的时候，额定电流仅为0.15A。在额定电压确定的时候也可以确定接触器的额定工作电流。
3RH6 中间继电器：额定绝缘电压 Ui为690V，额定冲击耐压为6KV。负载额定工作电压确定的情况下额定工作电流也同样确定，工作额定电压小于230V时，额定电流为10A。工作电压高达690V时，额定电流只有1A。
收获：主要加深了对P、I、D环节分别在PID中所起到的具体作用，以及PID的分频段调试的方法：即先调试高频率段，主要调节PID的比例增益以及微分增益，然后调节低频段的积分增益。其中比例增益其实是一个放大器的作用，但是由于三种延迟的两种出现在了这个环节中（采样延迟、计算延迟），因此相位上会有一定的滞后，对系统的稳定性也有一定的负面影响，但是较高的比例增益能够提高系统的性能。其次是积分环节，积分环节主要用来校正比例增益环节的稳态误差，积分增益越大则是校正速度越快，但是由于环节本身的90度相位滞后，同样会降低系统的稳定性。最后是微分环节，它起到的作用是提高系统的响应能力，并且使比例环节能够设定更高的增益值，另一方面其又容易被噪声干扰，具有两面性。我反思到我们在调节综合测控实验的时候就是犯了调节参数方法的错误，我们每一次调节的时候没有通过参数之间的修正来使系统的超调量为0即达到目标值，却忽视了超调量的存在，标定目标值与超调量的综合结果为系统的输出，导致出现了一些问题。
①脉冲峰值电流IPP和最大箝位电压VC的选择：当TVS管单独使用时，要根据线路上可能出现的最大浪涌电流来选择IPP合适的型号。当TVS管作为第二级保护时，一般用500W～600W的就可以了。要注意的是，此时的最大箝位电压VC应不大于被保护设备所能耐受的最大浪涌电压（安全电压）。
②用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率。信号频率（传输速率）≥10MHz（Mb/s）时，Cj应≤60pF；信号频率（传输速率）≥100MHz（Mb/s）时，Cj应≤20pF。当信号频率或传输速率较高时，应选用低电容系列的管子。当低电容系列仍满足不了要求时，就应把TVS管接到快速恢复二极管组成的桥路中，以降低总的等效电容，提高传输信号频率。如下图所示的电路，最高传输频率可达20MHz以上。

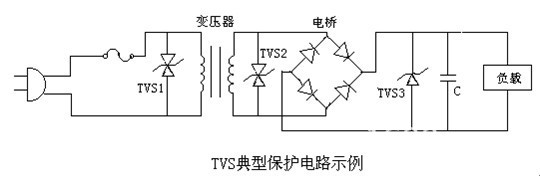

•TVS1对整个电路（包括变压器）进行保护。•TVS2对其后的电路（除变压器外的整个电路）提供高度的保护。由于变压器的物理性质有如一个大的串联电阻，当受到浪涌冲击时，断路的机会很少。
•TVS3对负载提供全面的保护。在此采用的是成本较低的单极TVS二极管。若电路中只采用TVS3，电桥因没有TVS的保护，电桥应采用较高电压及电流比值的器件，以防止损坏。
