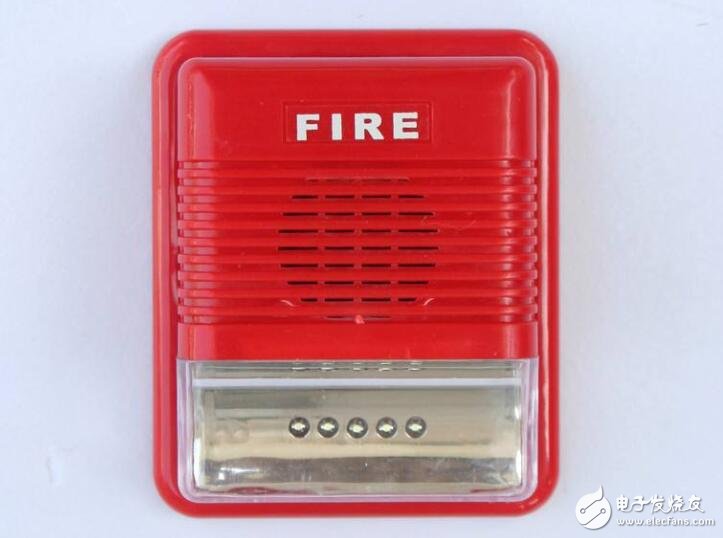

声光报警器（Audible and visual alarm）又叫声光警号， 是为了满足客户对报警响度和安装位置的特殊要求而设置。同时发出声、光二种警报信号。专用领域：钢铁冶金、电信铁塔、起重机械、工程机械、港口码头、交通运输、风力发电、远洋船舶等行业； 是工业报警系统中的一个配件产品。
声光报警器是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。
声光报警器是为了满意客户对报警响度和设备方位的特殊要求而设置。一起发作声、光二种警报信号。产品专用范畴：钢铁冶金、电信铁塔、起重机械、工程机械、港口码头、交通运输、风力发电、远洋船只等职业； 是工业报警体系中的一个配件产品。
我们都知道声光警报器是通过信号总线及电源总线接入火灾自动报警系统中的，但是我们很少有人去关注他的电路图，本文主要为大家介绍一下声光报警器的电路图。（如下图所示）
交流整流电路由D1、C1组成，经D1半波整流C1滤波后，可得到约280V的直流电压。它的一个支路LED1、R2中的发光二级管指示有无交流电；另一支路经R1接光电耦合器4N25的初级端（1-2）。在有电时，4N25的发光二极管发光，并照射到4N25中的光敏三极管的光照面上。由于光照，光敏管饱和导通，其集电极（5脚）对地电压U在0.3V左右。
555时基电路和R4、R5、C2等组成多谐振荡器。平时有电，555的脚被4N25的输出端箱位在低电位（0.3V左右），使555处于强制复位状态，555振荡器不会起振。停电后，光耦合器4N25不工作，光敏管呈截止状态，故555的4脚呈高电位，555起振。其振荡频率为fc=1.44（R4+2R5）C2
图示参数的振荡频率为2028HZ。它的3脚输出的振荡方波经VT1驱动小型电磁讯响器B发出2kHz的响亮音响，同事驱动发光二极管LED2闪亮发光，告诫用户现在停电了。
电磁讯响器B采用HCM-12系列讯响器，例如HCM-1206，它的谐振频率为2048Hz，与振荡器的频率相一致，发声清脆、有没、响亮。
