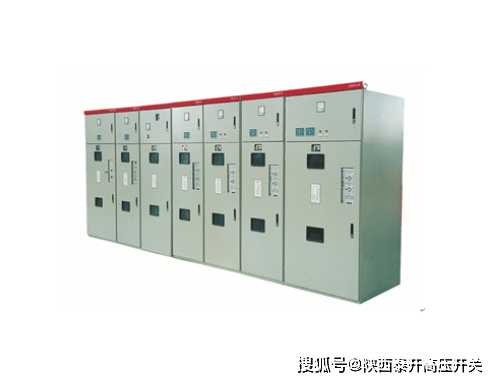

HXGN15-12型户外金属封闭环网开关设备（智能型）适用于额定电压为12KV、额定频率为50HZ,额定电流为630A及以环网柜或辐射型终端供电的三相交流系统，用作电缆线路分段、分接之用。柜内配有引进韩国公司技术开发的SF6气体绝缘多回路供电单元及馈线终端装置FTU，具有遥信、遥测、遥控和故障电流检测等功能。该设备主要用作城市供电负荷中心和电缆供电的配电自动化系统。
1.柜体结构为组装式，稳固可靠，组合方便，可构成环网供电单元及各种接线.尺寸小，重量轻，占地面积少，便于安装。
3.环网柜有母线室、开关室、仪表隔室三个安全独立分给。具柜体及各元件有可靠的安全接地，确保操作和检修工作者的人身安全。

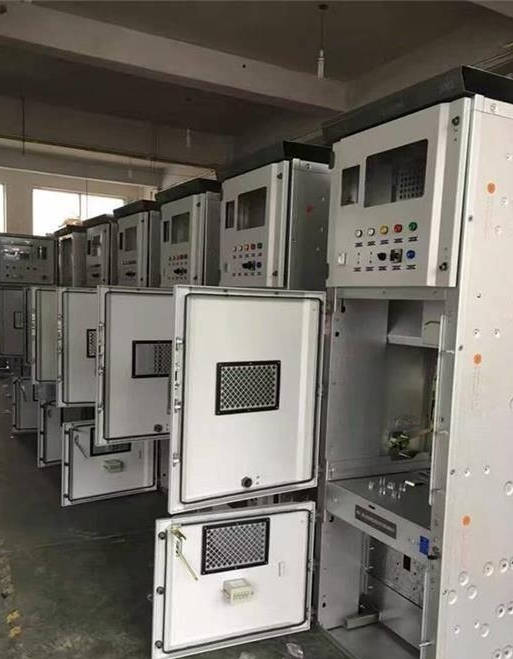

柜体采用2mm敷铝锌钢板或表面喷塑处理钢板螺铆拼装搭接成型，体积小、重量轻，具有很强的系列性和通用性。防护等级达到IP3X。
由4个部分组成:①母线室②三工位负荷开关室(或断路器室)③电缆室④低压控制室以及测量或计量回路、操动机构、联锁机构等部分组成。
柜内布置:上部为母线室和仪表室，仪表室在母线室的前部，中部为负荷开关室，各隔室用钢板分隔，可避免故障部位影响到邻室。
母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜。母线呈水平布置，可方便地扩展。母线布置及着漆颜色见下表。
负荷开关是独立单元，内部充以SF6气体。开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6气体作灭弧和绝缘介质，在操作轴引出端设
柜内75%空间均属于电缆室，电缆室主要用于电缆连接，使单芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以安装熔断器、避雷器PT、电流互
感器 CT、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和带支撑的大小相宜的电缆夹。电缆室底板的门前框可以拆下，方便电
带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显
示装置、钥匙锁和电动操作装置，同时低压室空间还可以供装设控制回路、指示灯、计量仪表和保护继电器，750mm宽柜设有两个相同的低压室，可以装更多附件。
c、接地开关合闸后，与柜前门的联锁解除，将联锁机构调至开门位置，柜门可以打开，负荷开关的操作孔被阻；
