③只有一根引线，并且有的二极管引线是正极，有的二极管引线是负极。引出线为正极的称为正二极管，引出线为负极的称为负二极管。

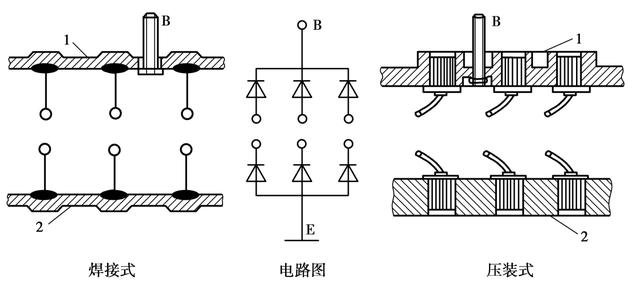

将正二极管安装在一块铝制散热板上，称为正整流板；将负二极管安装在另一块铝制散热板上，称为负整流板，也可用发电机后盖代替负整流板，如图1-34所示。
端盖一般分两部分（前端盖和后端盖），起固定转子、定子、整流器和电刷组件的作用。端盖一般用铝合金铸造，一是可有效地防止漏磁，二是铝合金散热性能好。后端盖上装有电刷组件，由电刷、电刷架和电刷弹簧组成。其中电刷的作用是将电源通过集电环引入磁场绕组。端盖实物如图1-36所示。
