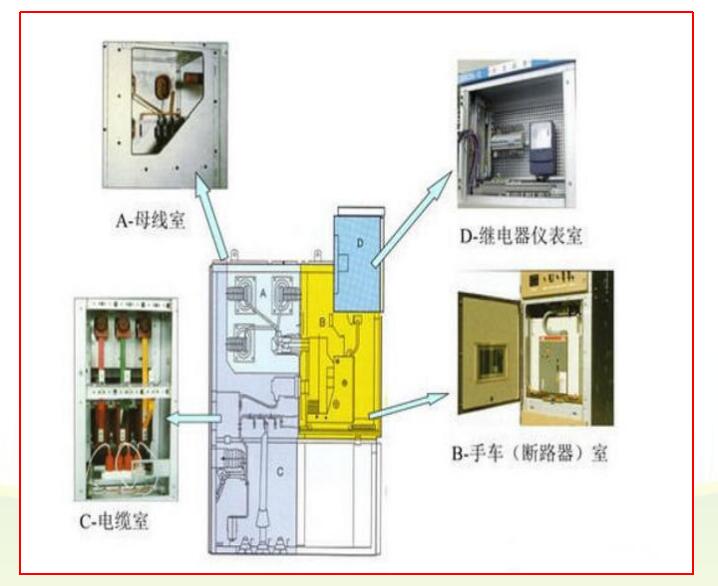

开关柜由固定的柜体和真空断路器手车组成，这是它的基本结构。开关柜及安装的电气元件参见结构示意图。
开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。三个高压室的顶部都装有泄压装置。出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将通过泄压装置泄压。相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。继电器仪表室D装配成独立隔室，与高压区域分隔开。隔板将断路器手车室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆室C内的带电部分。卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。
母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
在断路器室内安装了特定的 导轨 ，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
电缆室内可安装电流互感器、接地开关、 避雷器 （过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸 铝板 ，以确保现场施工的方便。
继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、仪表、状态 指示灯 （或状态 显示器 ）等;继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
