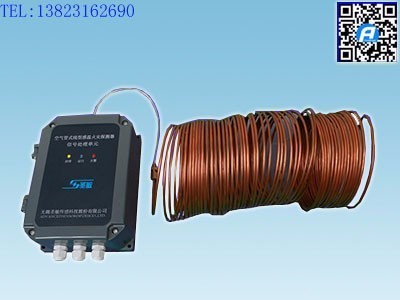

JTW-GC-SM5003空气管式线型感温火灾探测器

r 一、概述：r

rr      JTW-GC-SM5003空气管式线型感温火灾探测器是一种新型的报警温度及灵敏度可设定调整、可自动检测管路故障、探测敏感元件不带任何电压、电流的新型本安型的线型感温型火灾探测器。探测器具有差定温复合探测报警性能。r

rr 二、性能特点：r

rr 1）系统在正常监视状态下（即常温环境下），微机处理器内的数据采集电路无信号输出。r

rr 2）微机处理器按一定的周期对每一路探测管进行注气来检测故障，当探测管路堵塞或开路时，管内的压力与正常状况下不一致，则微机处理器发出故障信号；r

rr 3）当探测管周围的温度异常升高或发生火灾，这时探测管路内的气体膨胀导致压力增加，当压力增加的速率或压力值达到探测器预先设定的动作参数时，微机处理器发出火警信号。r

rr 4）探测器除了一般普通型探测器适用的场所它都能适用外，尤其适用于内燃机车、船舰、飞机库、汽车库、停车场、公路铁路地铁隧道、易燃气体液体仓库、喷漆化工车间、易燃易爆油罐区等高举架、大空间、防爆场所。r

rr 5）探测器的突出特点是敏感元件是以气体媒介传递过热或火灾信号，不需要任何电压、电流，因此是**高等级的本质安全型探测器，对一些诸如电磁干扰类信号**不接收，因此其可靠性、稳定性是常规探测器无法比拟的；r

rr 6）差定温探测报警功能，对快速及缓慢发生的过热及火灾都能及时报警，此功能弥补了早期空气管探测器无定温报警功能，对一些发生缓慢升温或阴燃的保护物无法保护的缺点；r

rr 7）自动检测探测管路堵塞、泄漏故障，维护方便；r

rr 8）可恢复式,差温报警,抗电磁干扰,抗机械损伤,耐腐性，本质安全型r

rr 三、技术参数：r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 产品型号r r		r r JTW-GC-SM5003r r
r r 工作电压r r		r r DC20V～DC28Vr r
r r 监视温度范围r r		r r 55℃-200℃r r
r r 电流消耗r r	r r 静态电流r r	r r ≤25mAr r
	r r 火警电流r r	r r ≤45mAr r
	r r 故障电流r r	r r ≤45mAr r
r r 状态指示r r	r r 运行r r	r r 绿色常亮r r
	r r 火警r r	r r 红色常亮r r
	r r 故障r r	r r 黄色常亮r r
r r 工作环境r r	r r 环境温度r r	r r -10℃～+50℃r r
	r r 环境湿度r r	r r ≤99%RH，不凝露r r
r r 输出r r	r r 输出方式r r	r r 继电器r r
	r r 输出容量r r	r r 1A/DC24V、1A/AC120Vr r
r r 外壳防护等级r r		r r IP66r r
r r 执行标准r r		r r GB16280-2014r r
r r 外形尺寸r r	r r 微机调制器r r	r r 216mm x 154mm x 84mmr r
